Pasadores y cerraderos para completar el cierre de la hoja pasiva en ventanas y puertas de doble hoja. La gama incluye versiones cortas, largas y específicas para puerta.
Cierre de la hoja pasiva
Vista general de una aplicación de doble hoja con accionamiento superior e inferior.

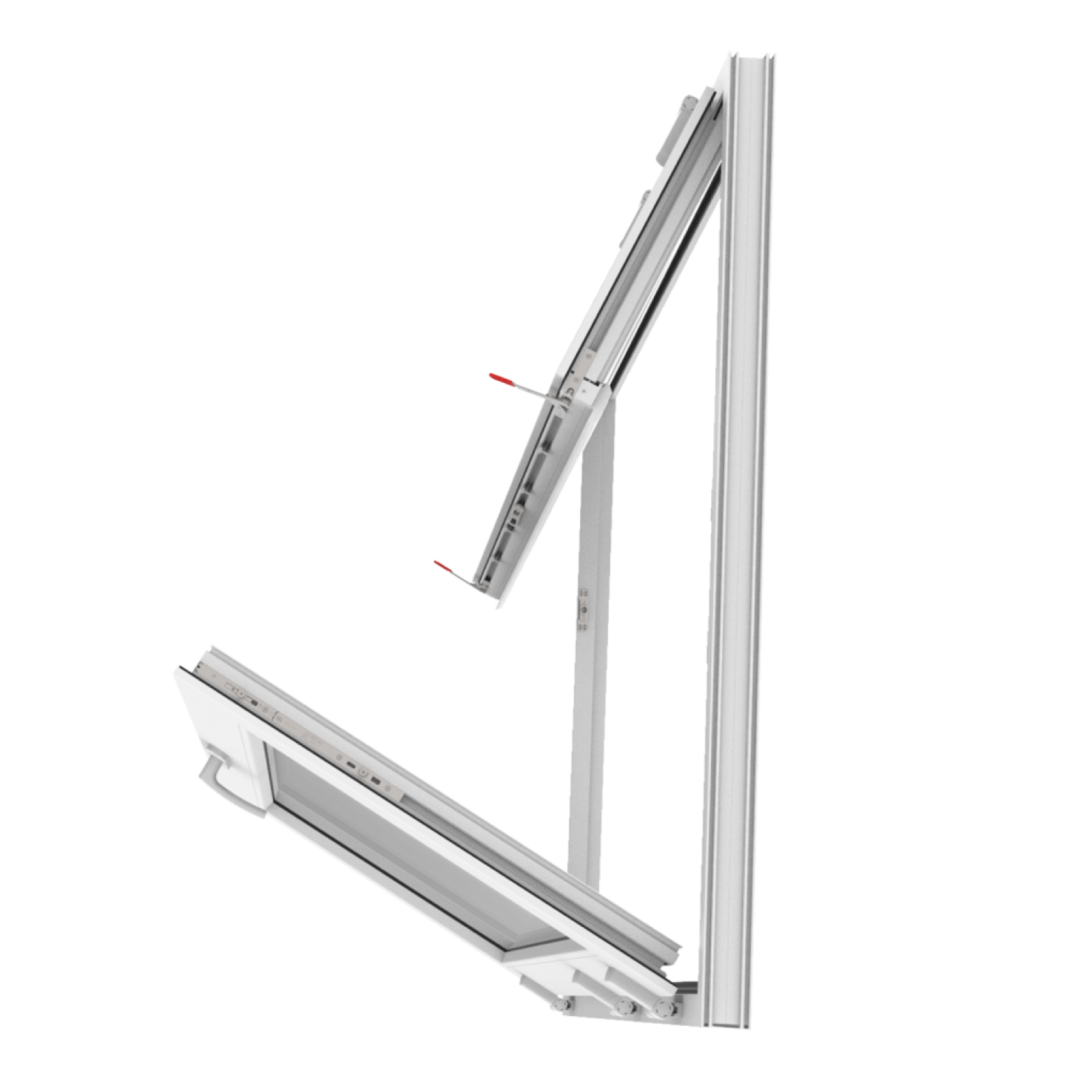

Acceso a los pasadores
La apertura de la hoja activa permite acceder a las palancas de la hoja pasiva.
Pasadores para doble hoja
Los pasadores permiten mantener cerrada la hoja pasiva y liberarla cuando se necesita abrir el conjunto. Elija la versión según el perfil, el espacio disponible y el cerradero correspondiente.
Pasador largo · 202142
Versión larga de 185 mm para aplicaciones de doble hoja.
Accionamiento en la hoja
Detalle de la palanca instalada en el perfil.
| Referencia | Versión | Longitud de catálogo |
|---|---|---|

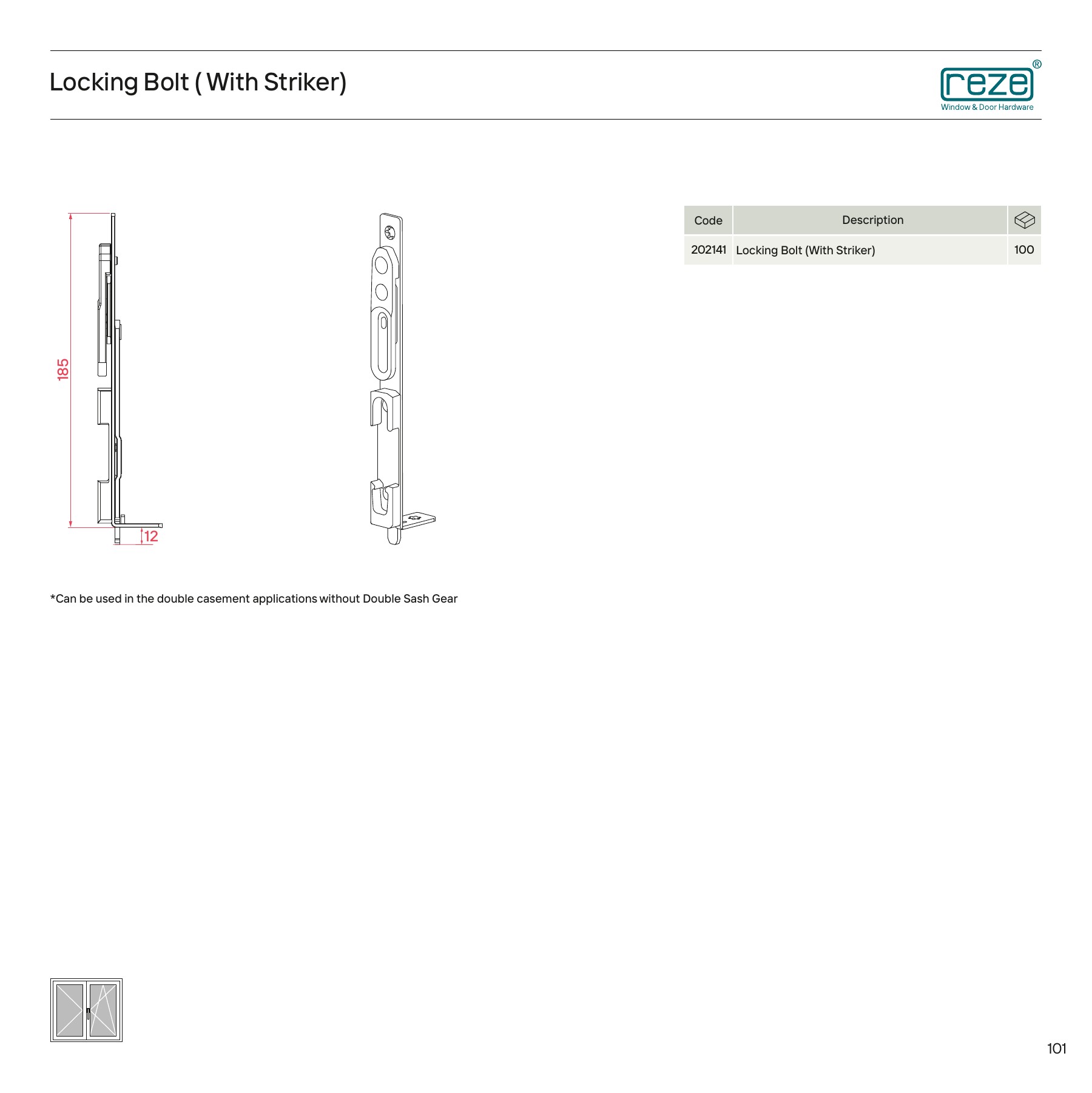

| 202141 | Pasador para doble hoja con cerradero | 185 mm |

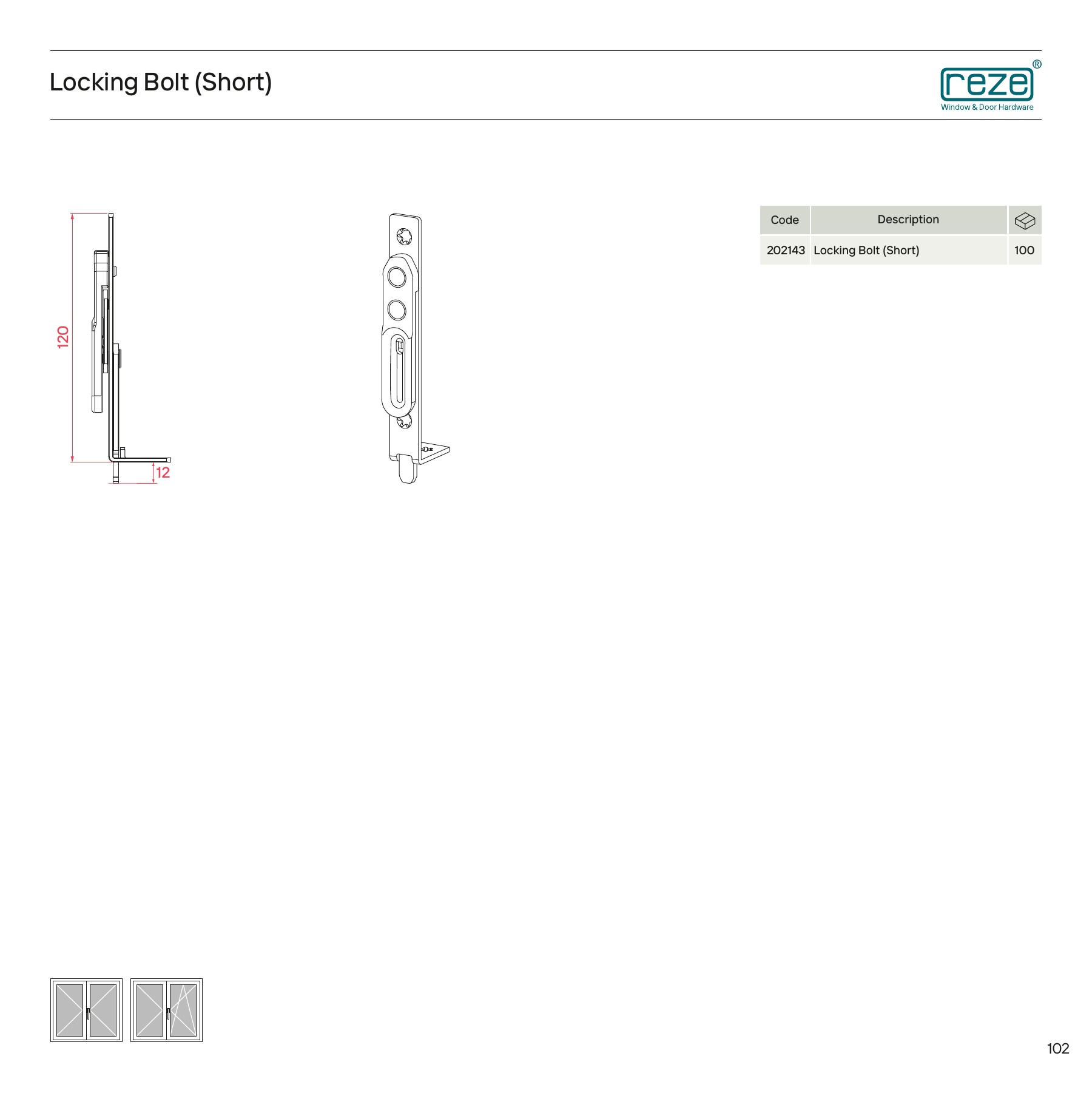

| 202143 | Pasador corto para doble hoja | 120 mm |

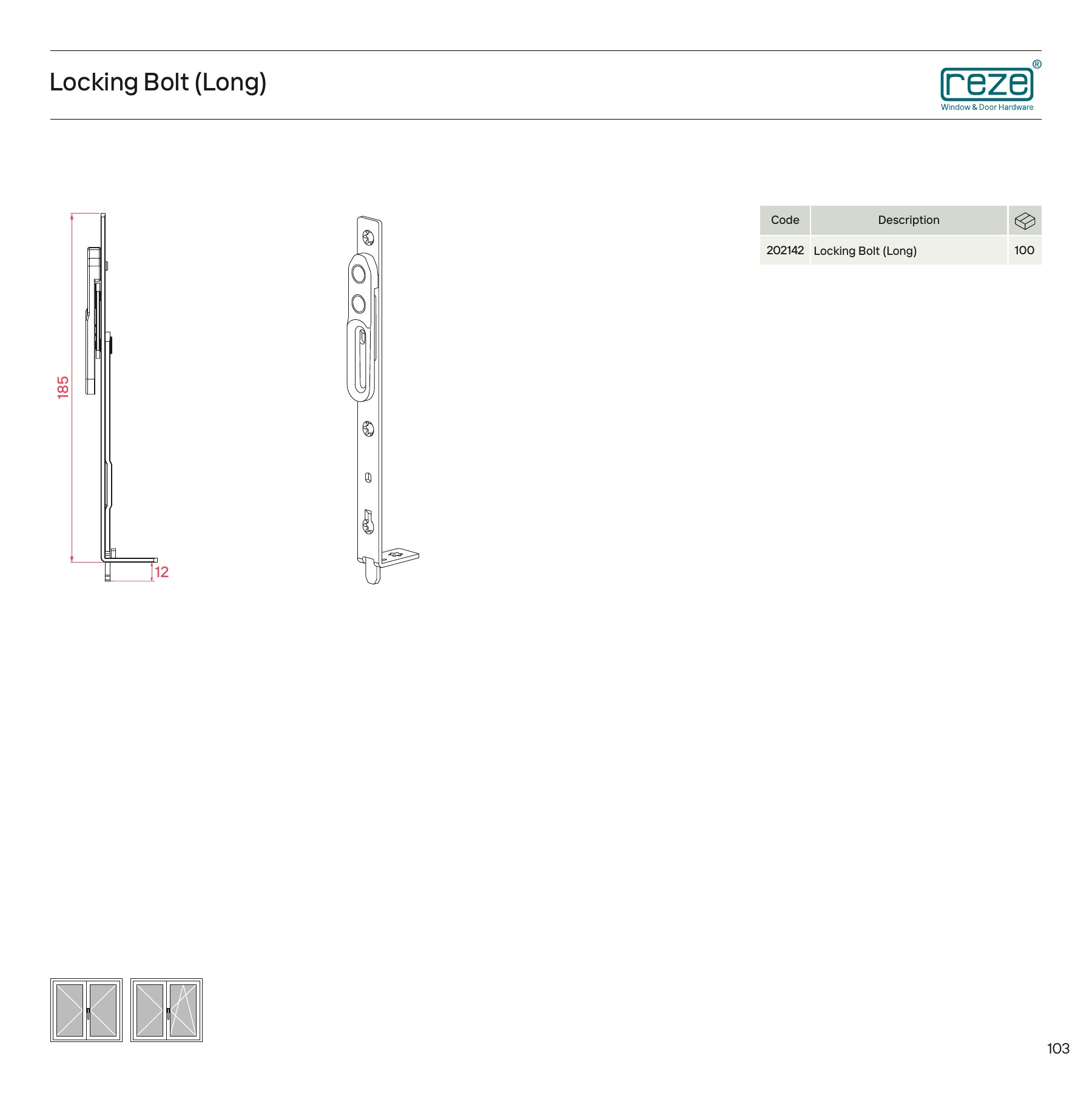

| 202142 | Pasador largo para doble hoja | 185 mm |

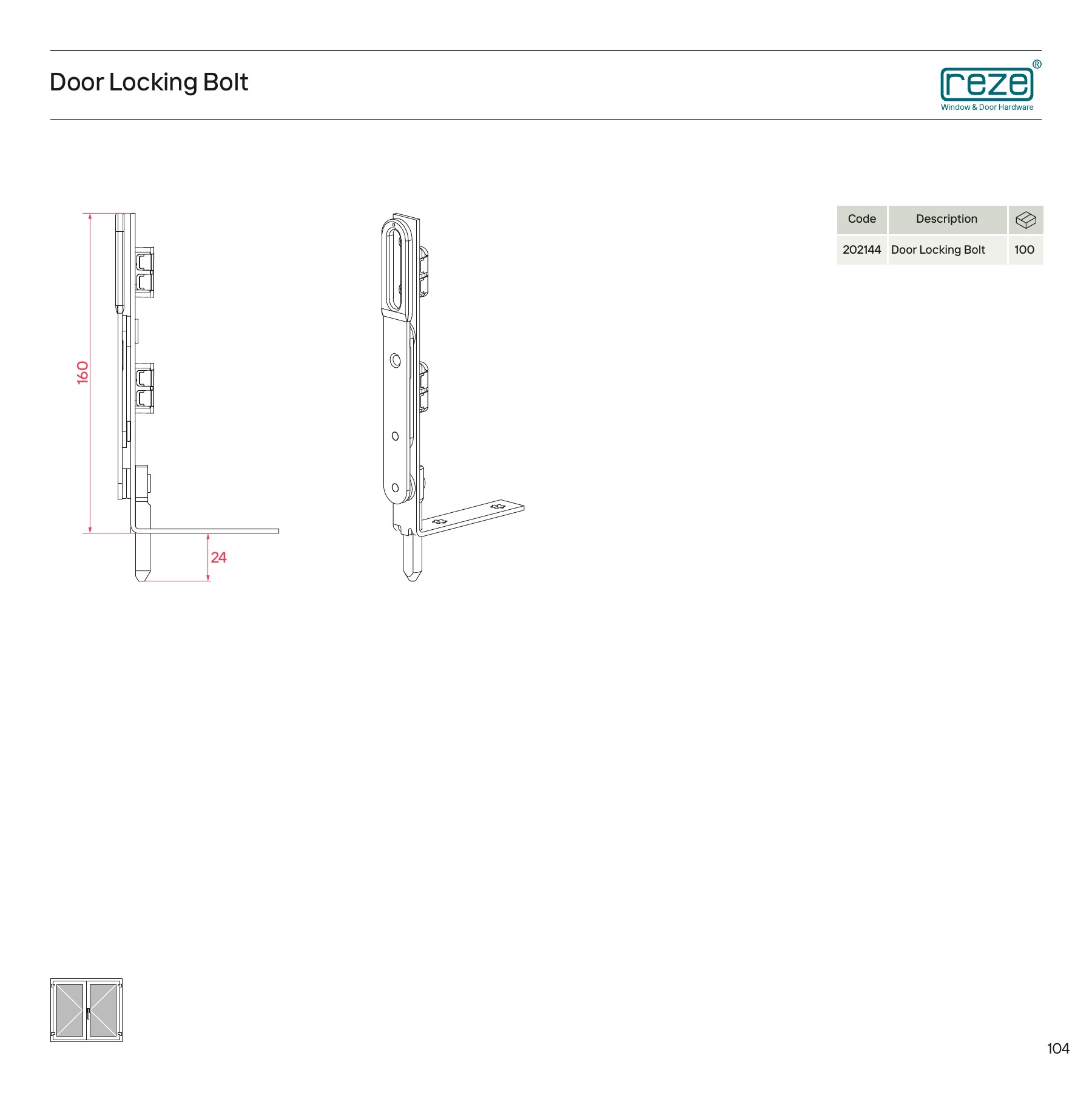

| 202144 | Pasador para puerta | 160 mm |
Pasadores para puerta
La referencia 202144 está destinada a aplicaciones de puerta. Sus cerraderos se seleccionan según la fijación en el marco o en el umbral.

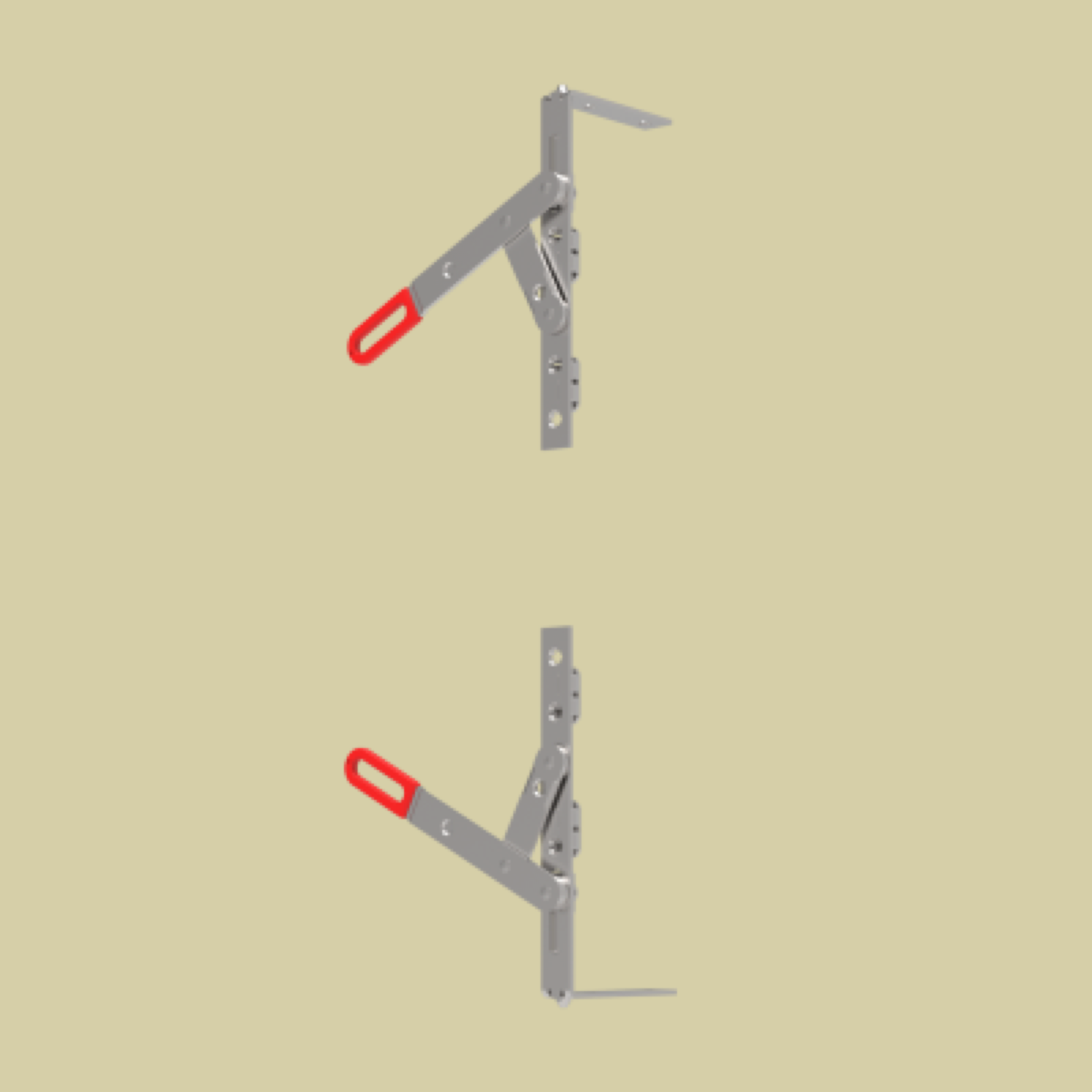

Pasador para puerta · 202144
Vista de los mecanismos superior e inferior.
Aplicación en el conjunto
Perspectiva de la hoja pasiva y de los puntos de cierre.
Cerraderos compatibles
Los pasadores y sus cerraderos se seleccionan como conjunto compatible; la elección depende de la referencia y del eje del perfil.
| Cerradero | Aplicación | Eje |
|---|---|---|
| 213102 | Regulable · pasadores 202141 / 202142 / 202143 | 9 / 13 mm |
| 213101 | Pasadores 202141 / 202142 / 202143 | 13 mm |
| 213501 | Pasadores 202141 / 202142 / 202143 | 9 mm |
| 213103 | Marco · pasador para puerta 202144 | 9 / 13 mm |
| 213104 | Umbral · pasador para puerta 202144 | 9 / 13 mm |
Planos y documentación
Consulte las cotas y la configuración del herraje antes del montaje.
