NOVEDAD REZE

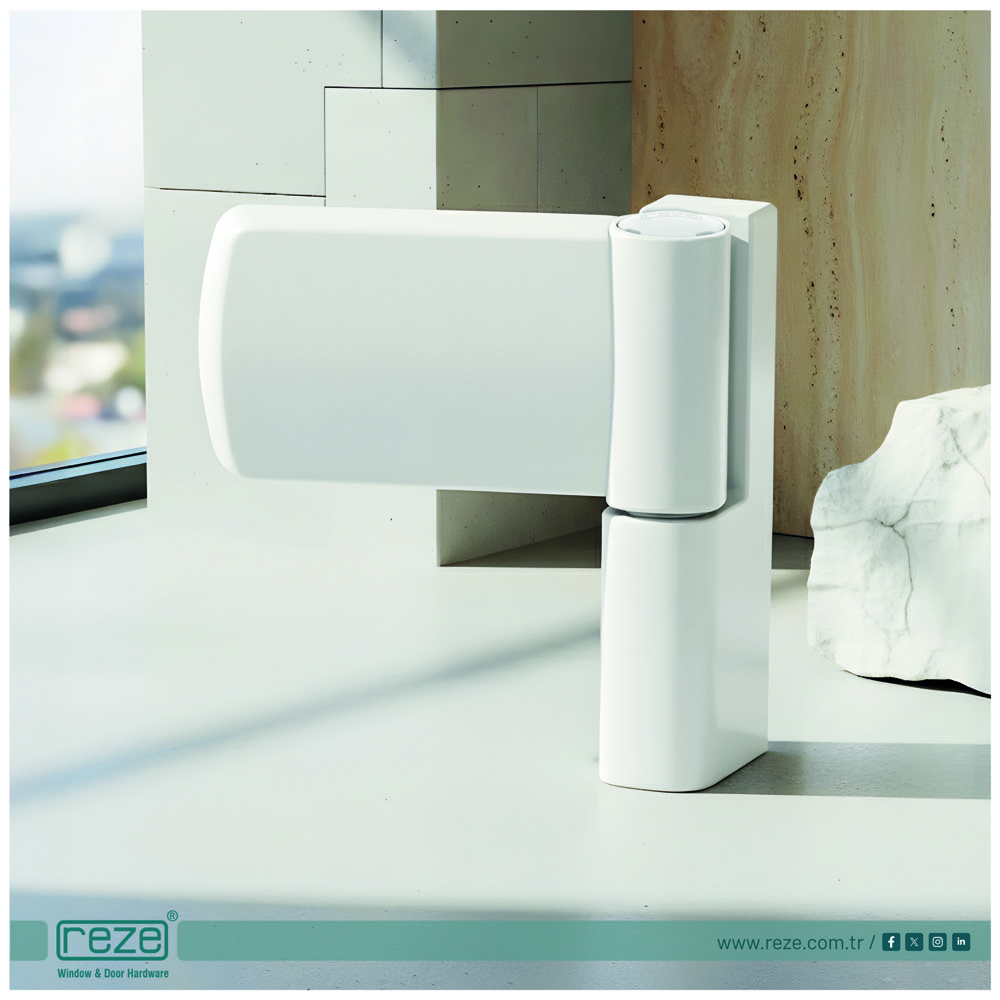

ORION: regulación 3D para puertas
Bisagra regulable en tres dimensiones para adaptar la posición de la hoja y su presión de cierre. La gama ORION ofrece tres intervalos de solape y siete acabados RAL.
- Regulación lateral: −5 / +10 mm.
- Regulación vertical: −1 / +5 mm.
- Regulación de presión: −1 / +1 mm.
- Solape A: 16–19, 19–22 y 22–25 mm.
- Capacidad indicada en catálogo: 160 kg. Confirme la configuración de montaje y el número de bisagras con nuestro equipo técnico.
Tabla de selección ORION
Seleccione la referencia según el solape A del perfil y el acabado. Embalaje indicado: 16 unidades.
| Acabado | A: 16–19 mm | A: 19–22 mm | A: 22–25 mm |
|---|---|---|---|
| RAL 9016 · Blanco | 100501 | 100511 | 100521 |
| RAL 8003 · Marrón arcilla | 100502 | 100512 | 100522 |
| RAL 8017 · Marrón chocolate | 100503 | 100513 | 100523 |
| RAL 8022 · Marrón negro | 100504 | 100514 | 100524 |
| RAL 8019 · Marrón grisáceo | 100505 | 100515 | 100525 |
| RAL 7016 · Gris antracita | 100506 | 100516 | 100526 |
| RAL 9005 · Negro | 100510 | 100520 | 100530 |
Plantilla de montaje
Plantilla ORION, referencia 100500. Diámetro de taladro: 5 mm. Identificación de la plantilla: color rojo.
Documentación y asesoramiento
Consulte los catálogos públicos o contacte con REZE para confirmar la compatibilidad con su perfil y las condiciones de instalación.
