Herrajes para ventanas y puertas correderas en línea. Una gama de fallebas, cerraderos y rodamientos para combinar el cierre de la hoja con su desplazamiento lateral.
Ventanas correderas

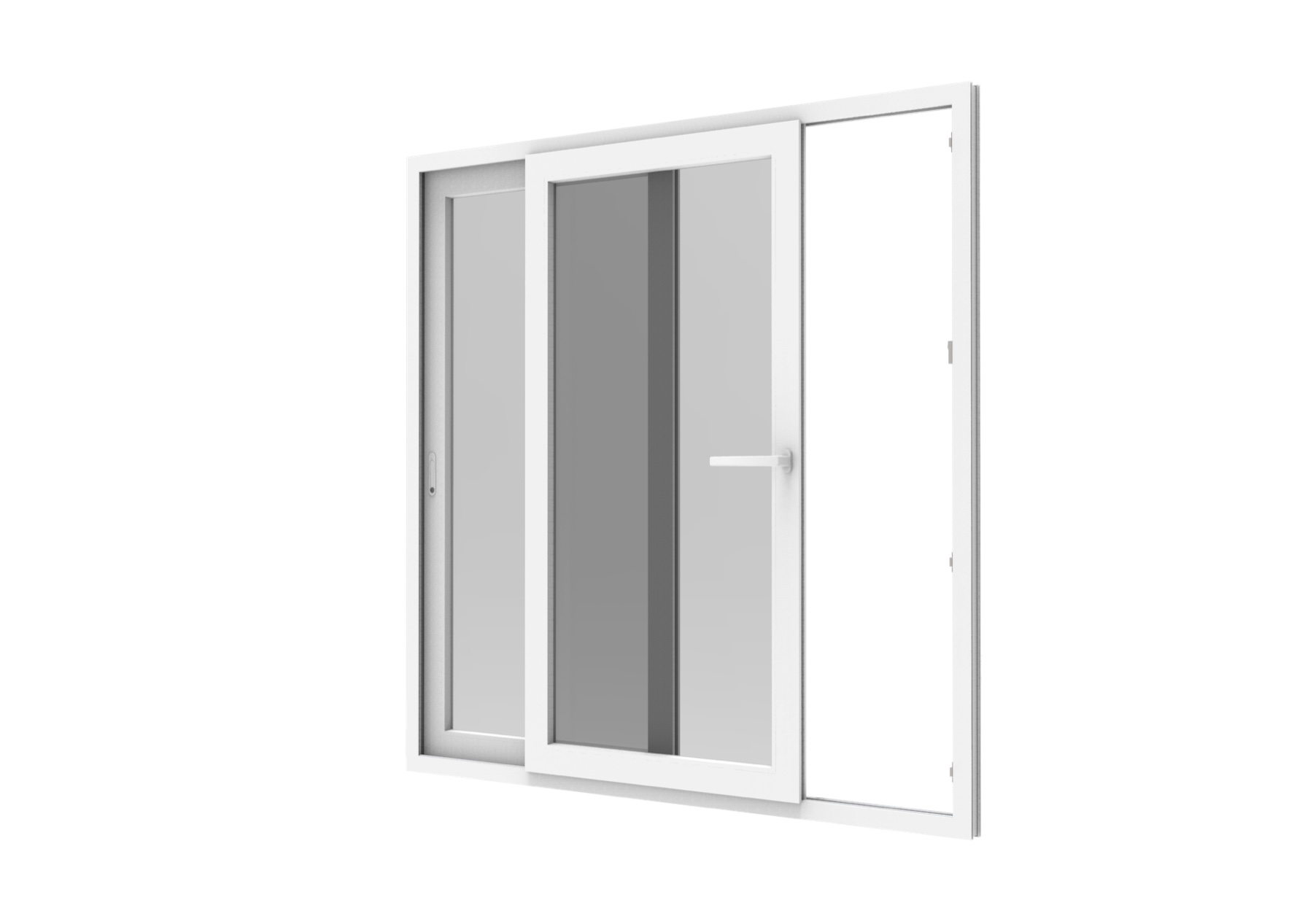

Apertura por desplazamiento lateral de la hoja sobre sus guías.
Puertas correderas

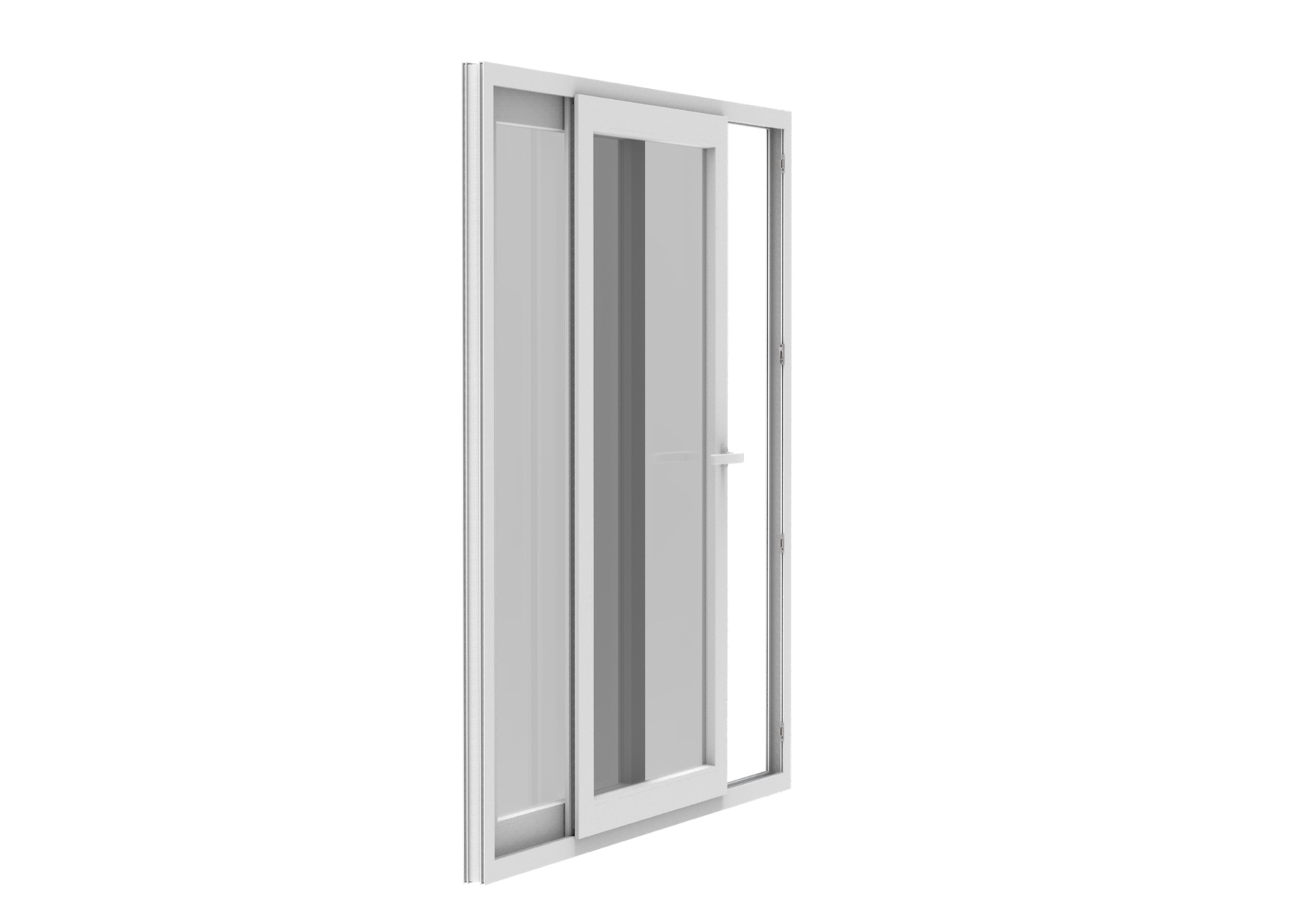

Configuración de puerta para pasos a balcones y terrazas, según el sistema de perfiles.
Fallebas para corredera en línea
La falleba transmite el movimiento de la manilla a los puntos de cierre. La gama incluye bulones de acero y de zamak, versiones compactas y configuraciones con cilindro.
Gama de fallebas

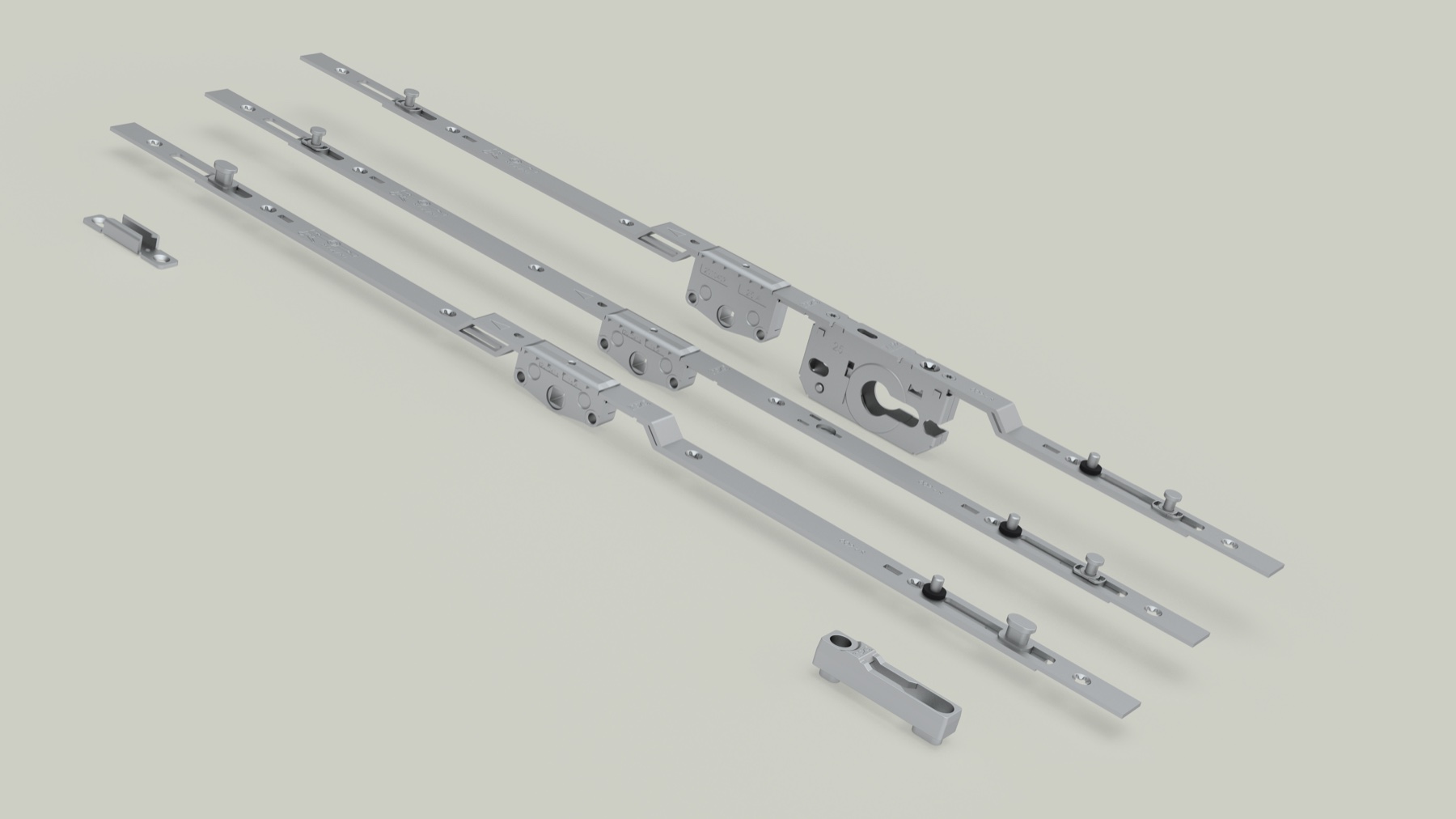

Diferentes longitudes y configuraciones para adaptar el cierre a cada hoja.
Cremona SP25 · 200581

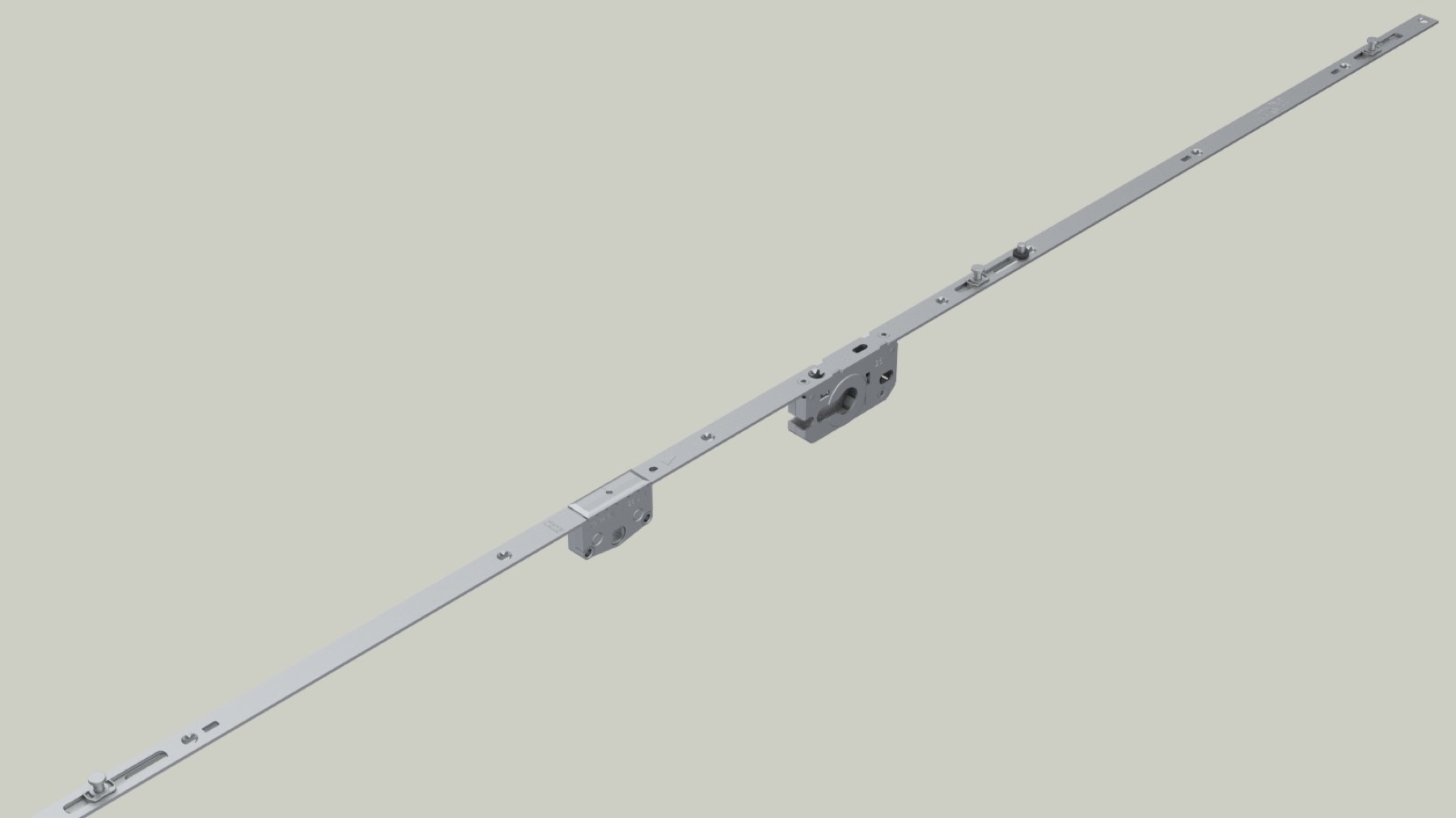

Vista del mecanismo y de los puntos de cierre de la referencia SP25.
Entrada de 15 mm · Acero y zamak
Series T-S con bulones de acero y T-Z con bulones de zamak. Seleccione la referencia según la altura de aplicación KA.

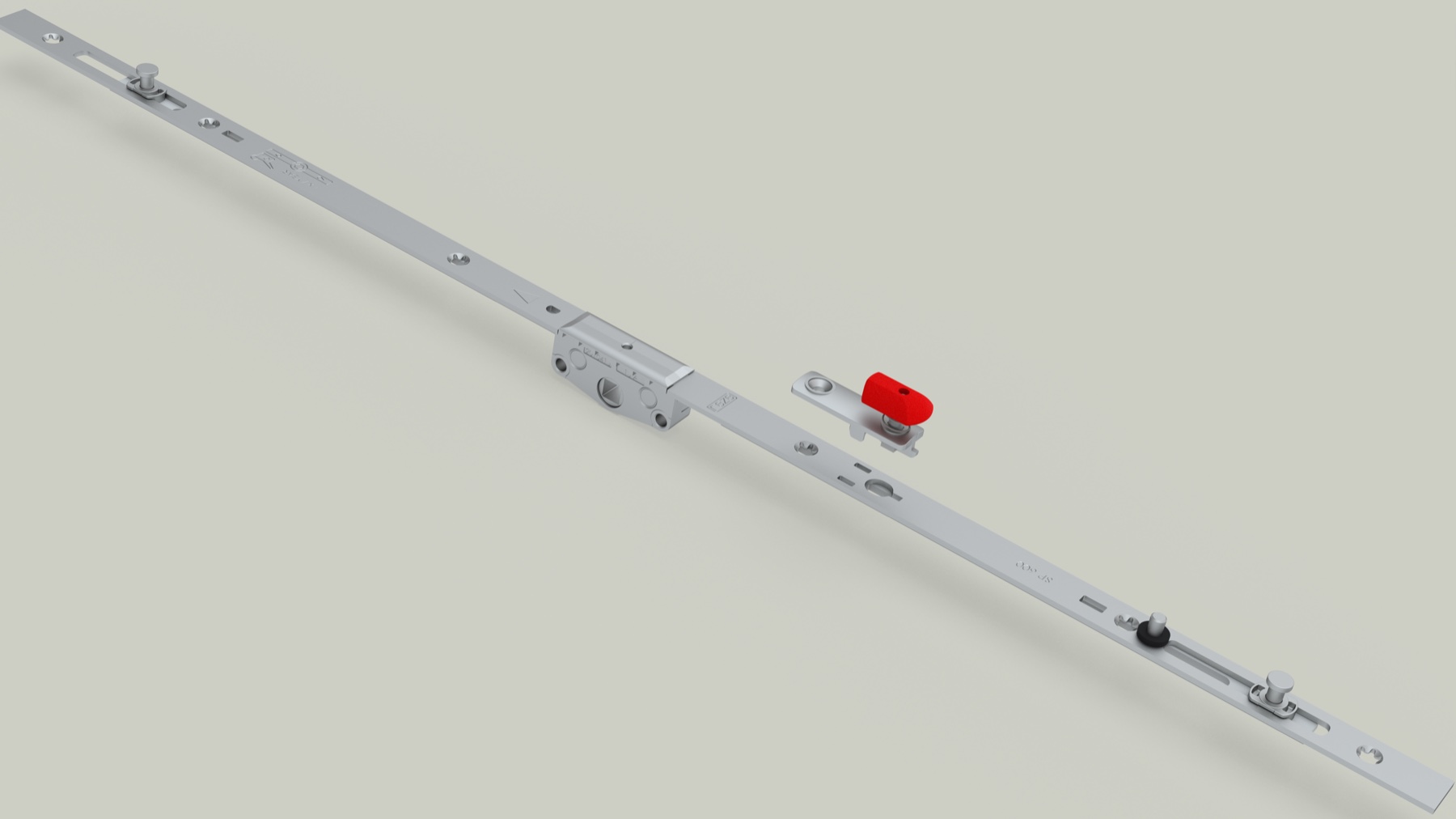

T-S · Bulones de acero

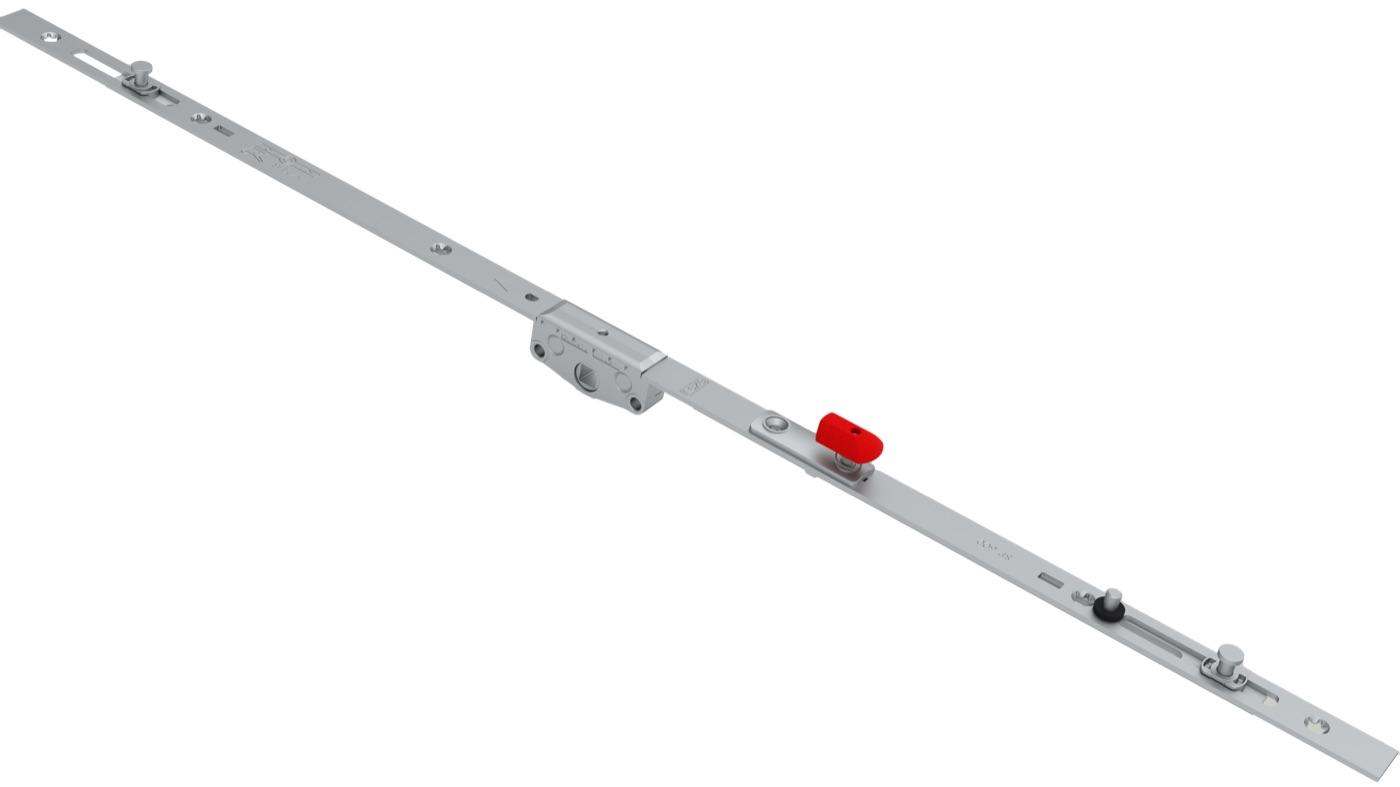

200264 · Entrada de 15 mm · KA 600–800 mm.

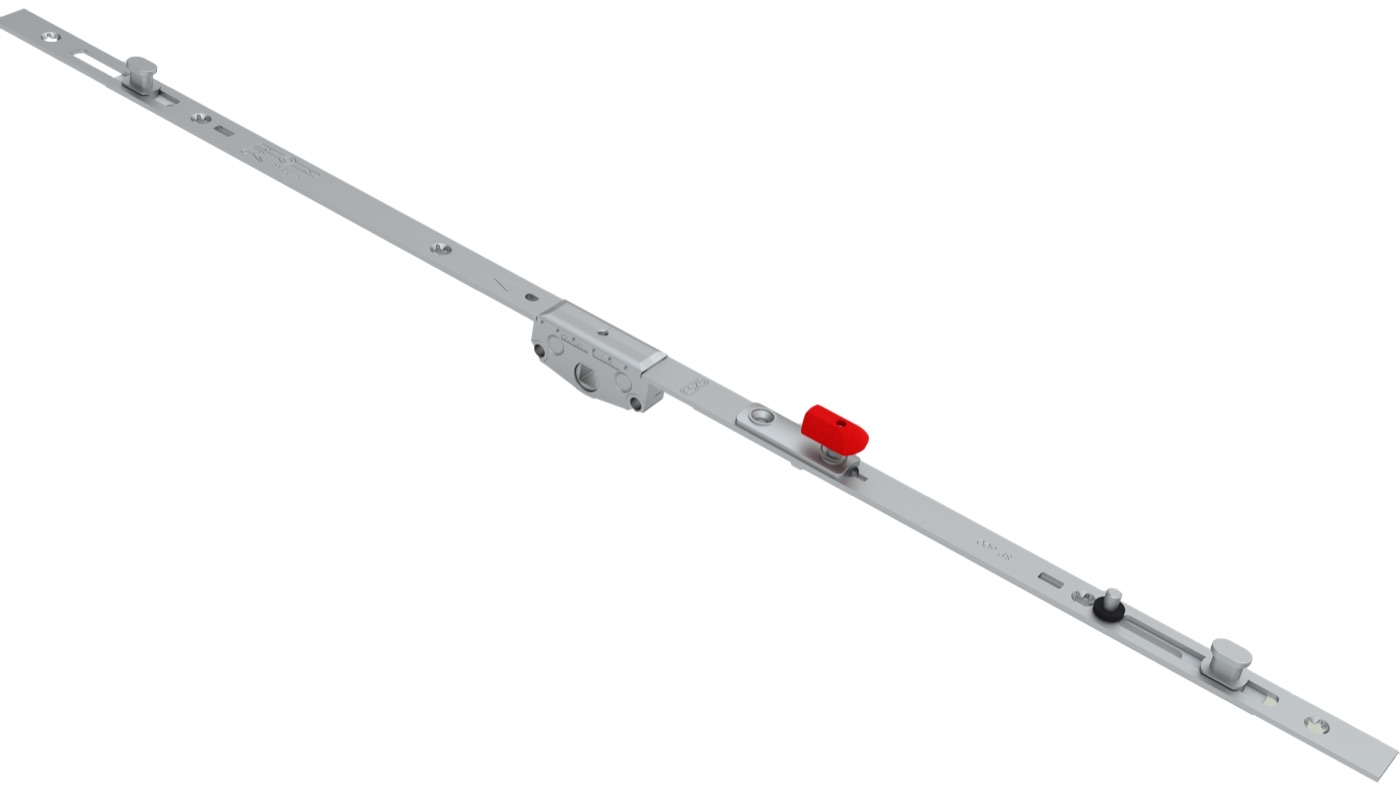

T-Z · Bulones de zamak
200364 · Entrada de 15 mm · KA 600–800 mm.
| Código acero | Código zamak | KA (mm) | Longitud A (mm) |
|---|---|---|---|
| 200261 | 200361 | 190–280 | 160 |
| 200262 | 200362 | 280–400 | 280 |
| 200263 | 200363 | 400–600 | 400 |
| 200264 | 200364 | 600–800 | 600 |
| 200265 | 200365 | 800–1000 | 800 |
| 200266 | 200366 | 1000–1200 | 1000 |
| 200267 | 200367 | 1200–1400 | 1200 |
| 200268 | 200368 | 1400–1600 | 1400 |
| 200269 | 200369 | 1600–1800 | 1600 |
| 200270 | 200370 | 1800–2000 | 1800 |
| 200271 | 200371 | 2000–2200 | 2000 |

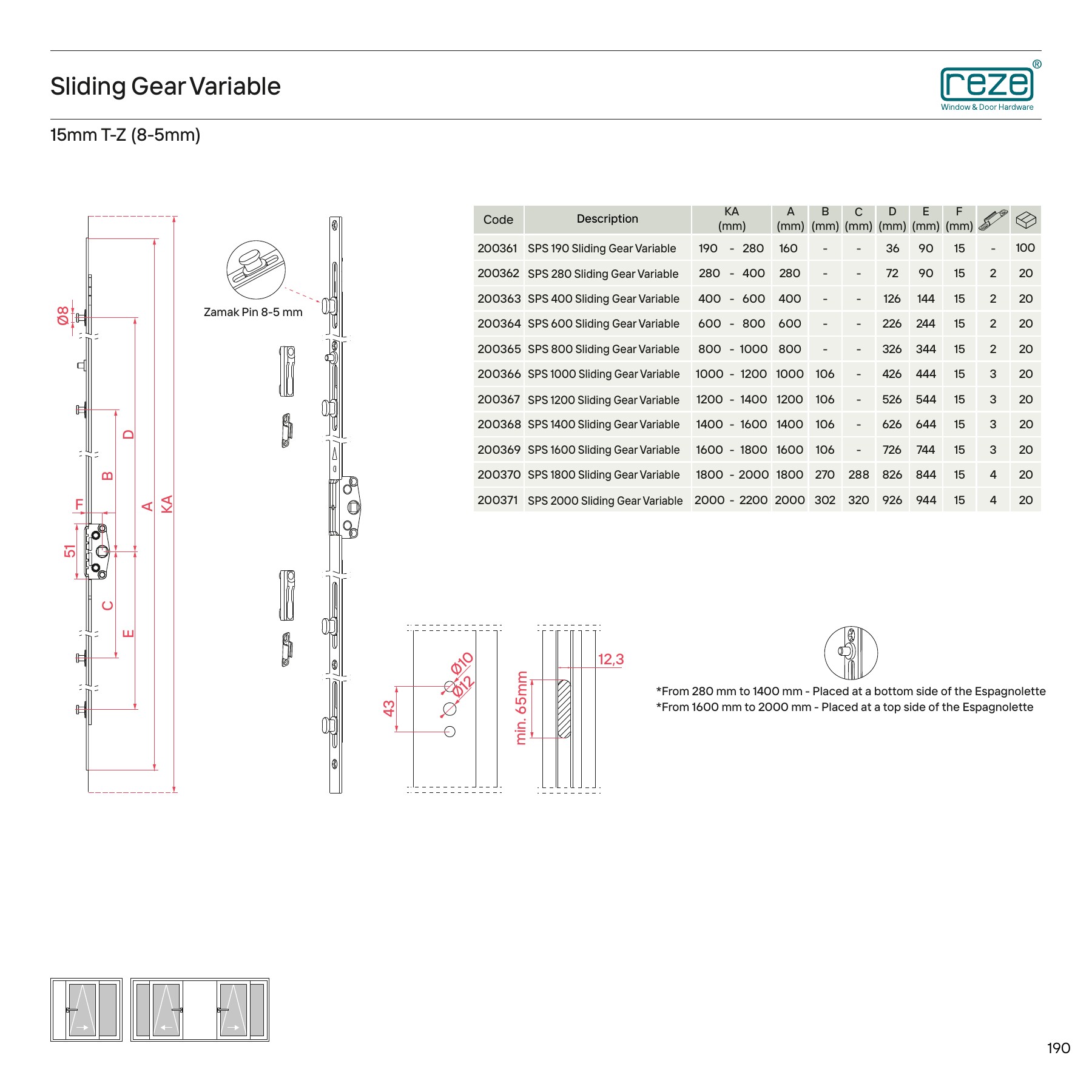

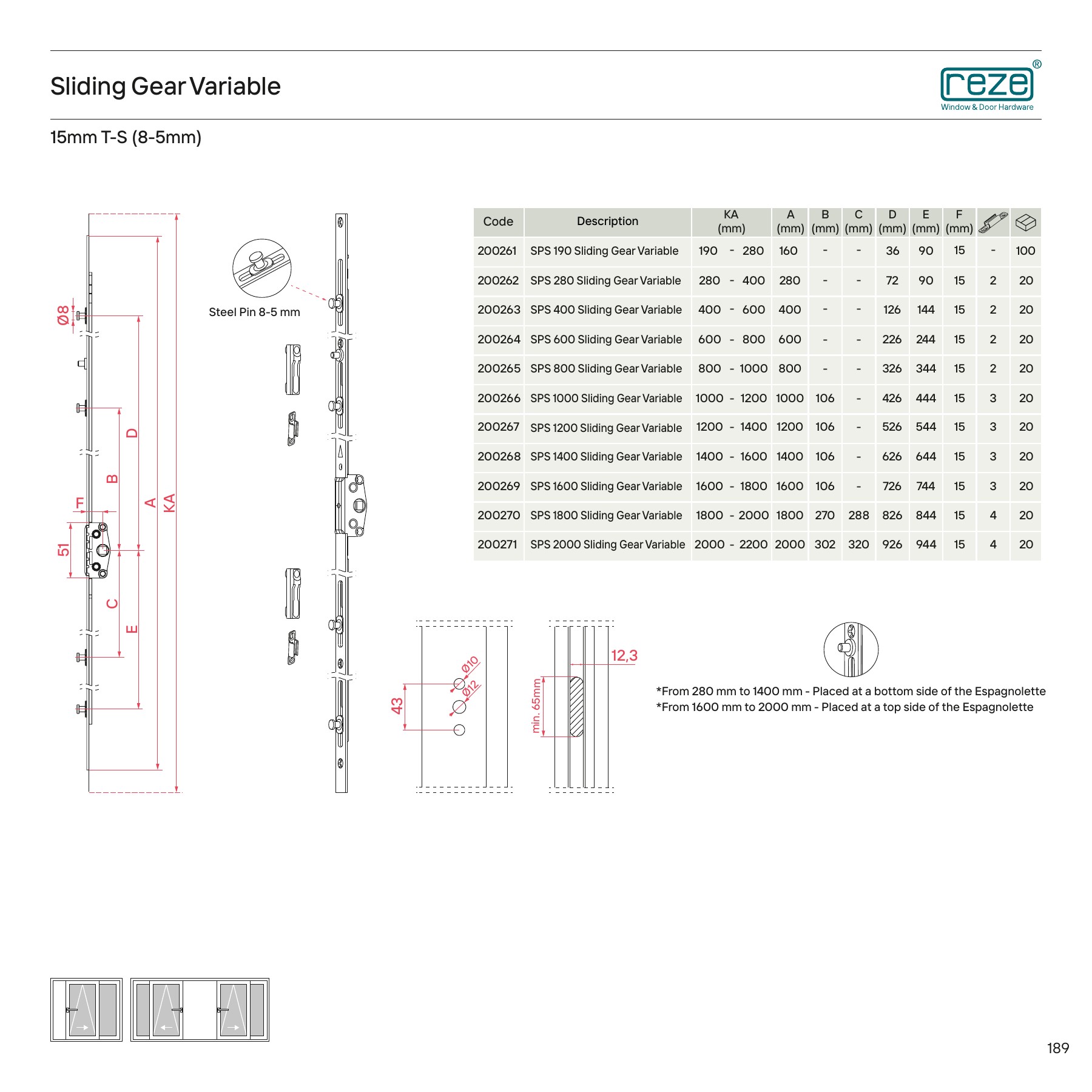

Tabla de las series de 15 mm, catálogo general en inglés, páginas 189–190. Las variantes de otras entradas y con cilindro utilizan sus propias referencias.
Antifalsa maniobra
El dispositivo antifalsa maniobra también puede utilizarse en las fallebas de corredera en línea compatibles, además de su aplicación en sistemas oscilobatientes. La selección depende de la falleba y del montaje.
Falleba y antifalsa maniobra
Detalle del dispositivo junto a la falleba de corredera.
Versiones con cilindro

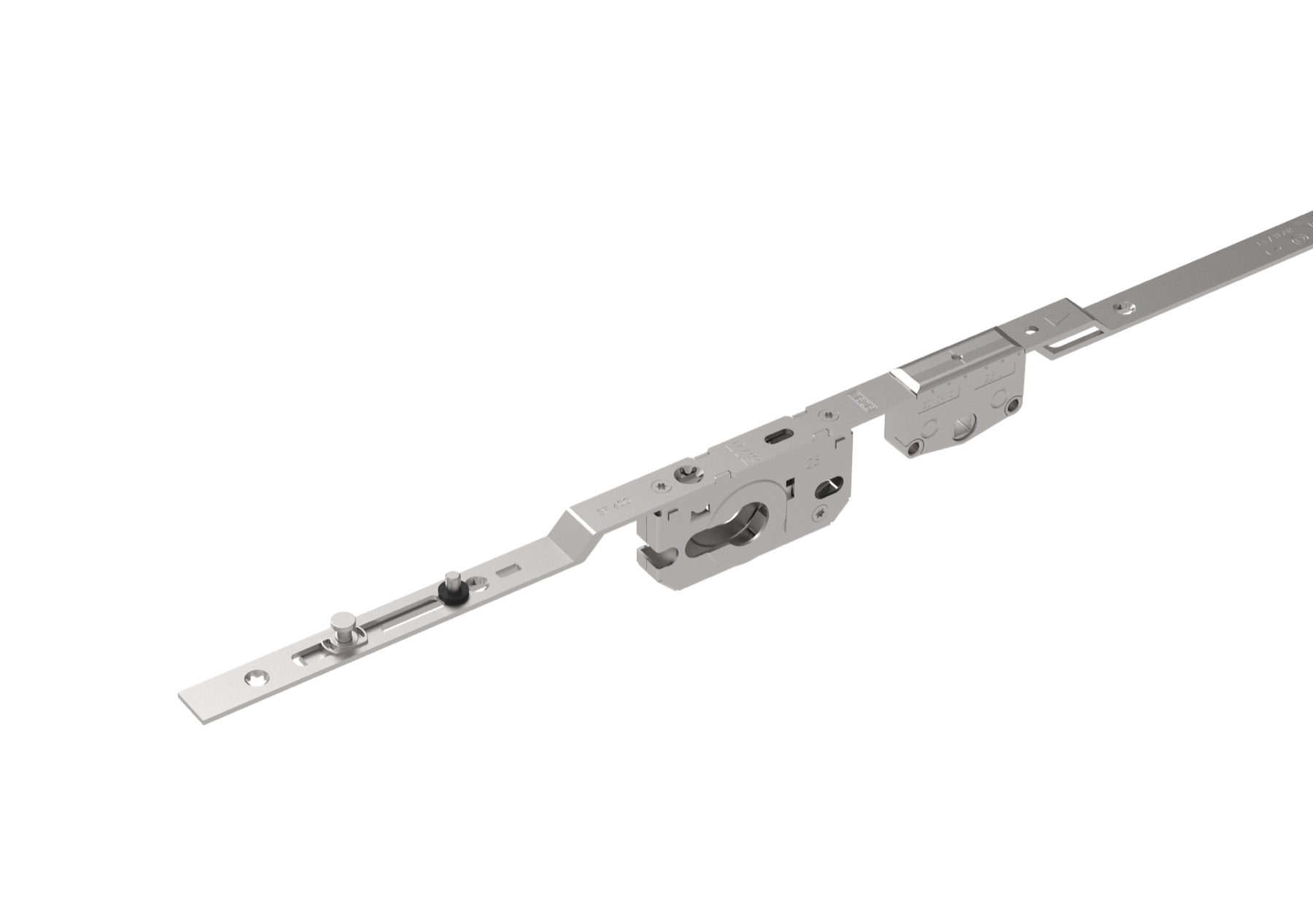

Configuraciones de falleba que incorporan alojamiento para cilindro.
Mecanismos compactos
Referencia 200301

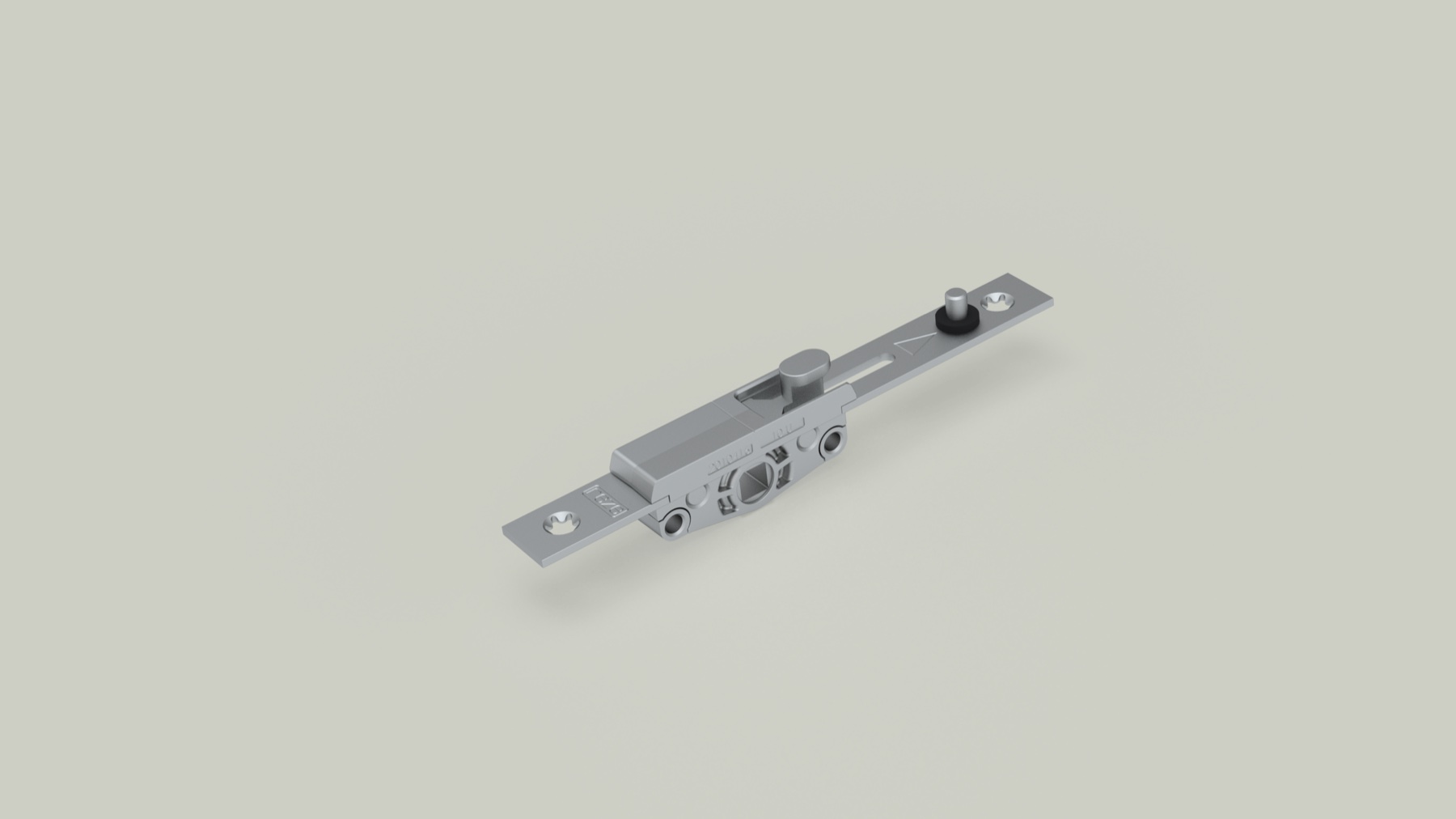

Mecanismo compacto con un punto de cierre.
Referencia 200302

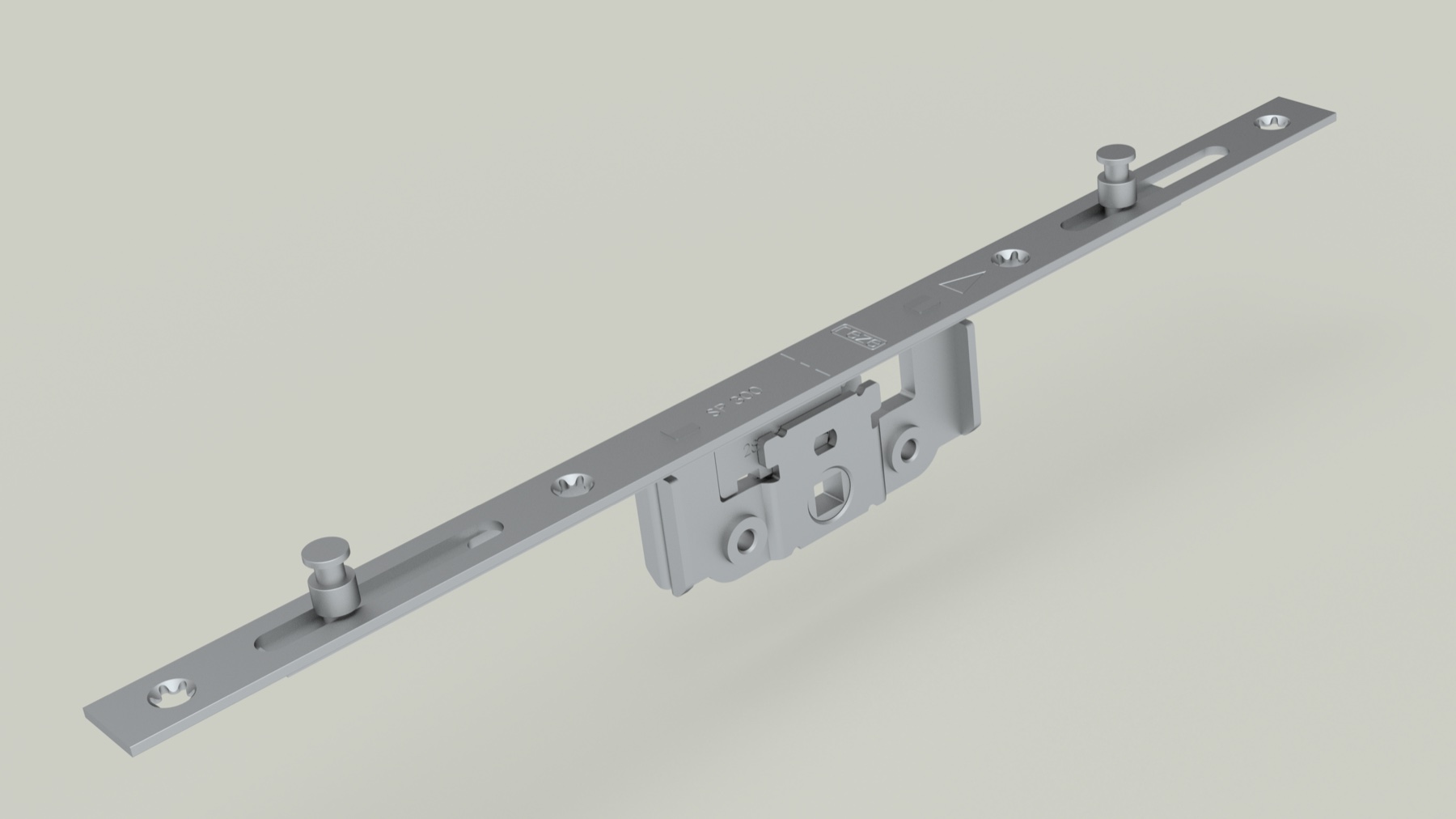

Mecanismo compacto con dos puntos de cierre.
Prolongadores con puntos de cierre
Los prolongadores IKS permiten completar la configuración de cierre en las fallebas compatibles. Se montan únicamente en la parte superior, según el plano.
| Código acero | Código zamak | KA (mm) | Longitud A (mm) |
|---|---|---|---|
| 205124 | 205324 | 300–400 | 400 |
| 205125 | 205325 | 500–600 | 600 |
| 205126 | 205326 | 700–800 | 800 |
| 205127 | 205327 | 900–1000 | 1000 |
| 205128 | 205328 | 1100–1200 | 1100 |
Para las series de 15 mm, el catálogo indica compatibilidad con 200269–200271 (acero) y 200369–200371 (zamak). Consulte las demás combinaciones y compruebe las cotas antes del mecanizado.
Plano IKS · Acero

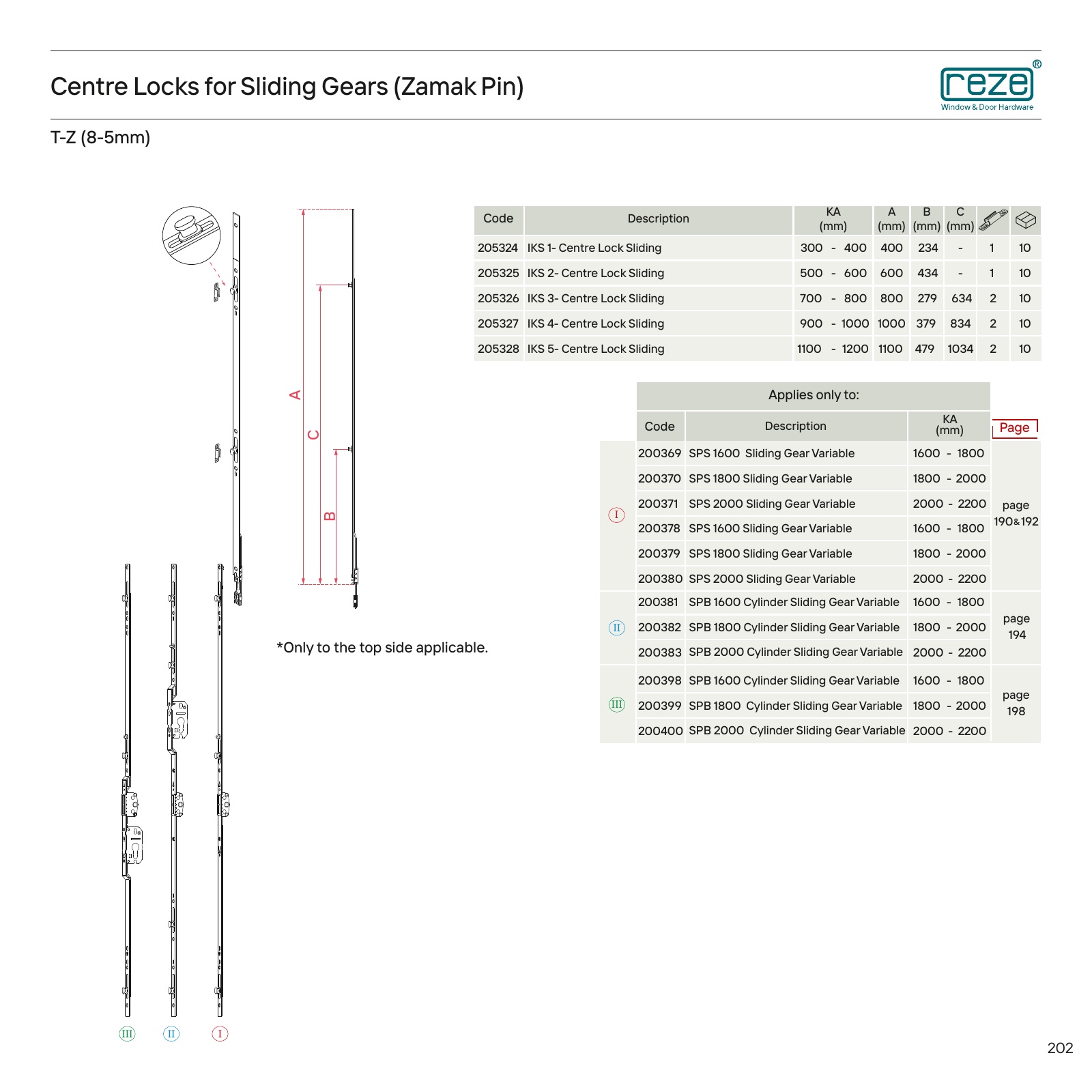

Compatibilidades y cotas · Catálogo en inglés, página 201.
Plano IKS · Zamak
Compatibilidades y cotas · Catálogo en inglés, página 202.
Cerraderos y suplementos
Completan el cierre de la hoja. La geometría del cerradero y los suplementos se seleccionan según el perfil y el bulón correspondiente.

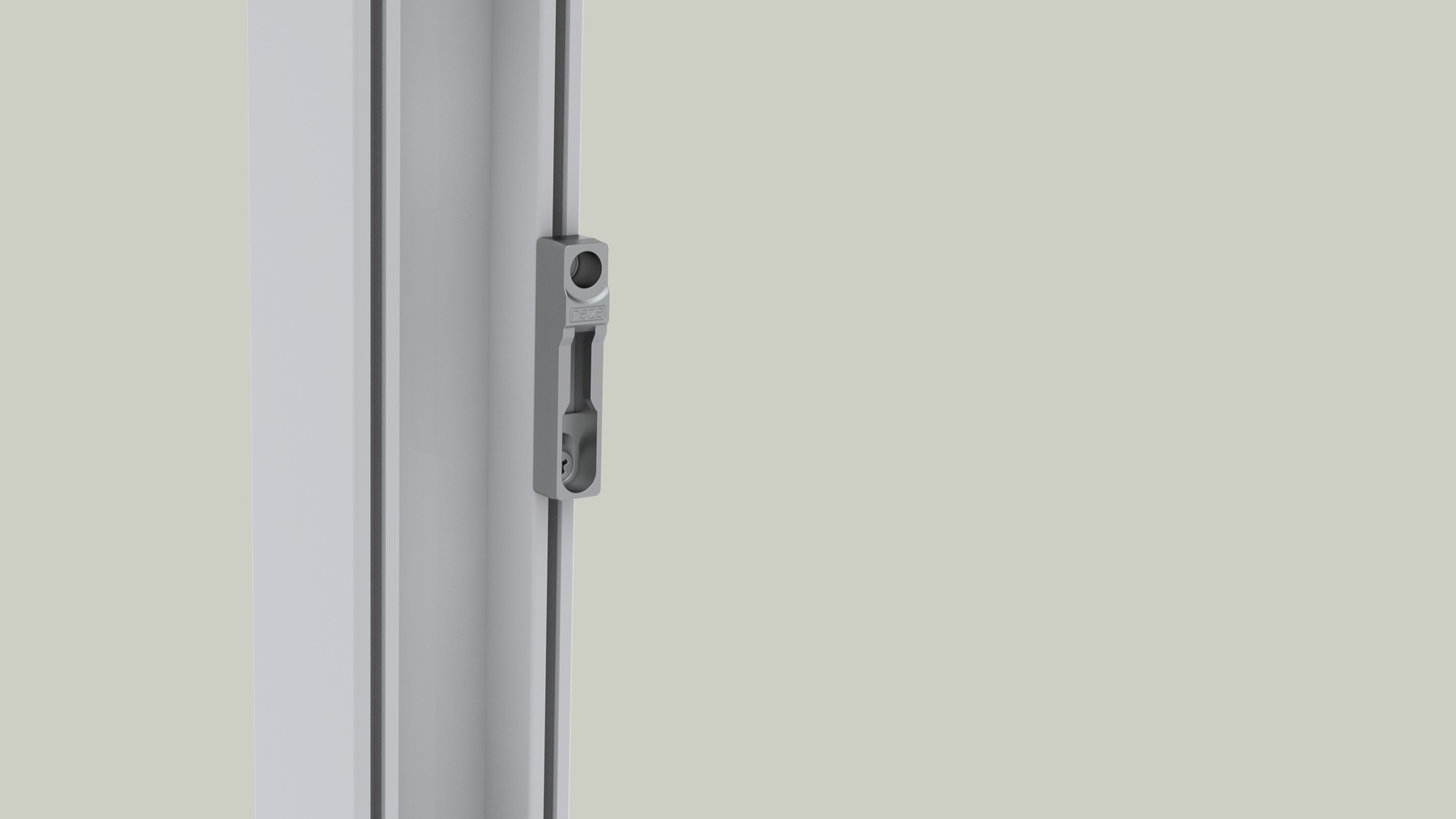

Cerradero 217101
Detalle del cerradero de zamak instalado en el perfil.

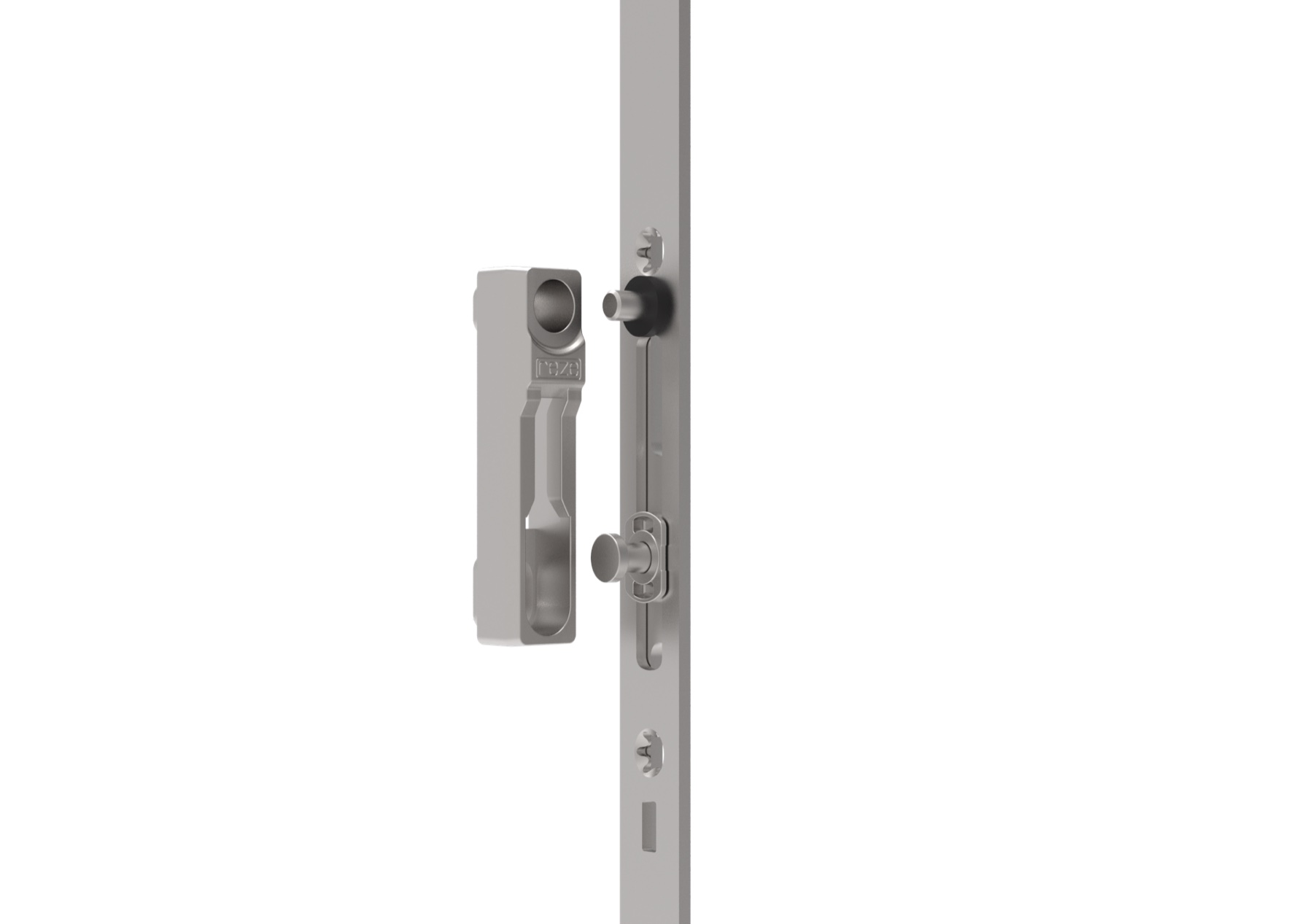

Encuentro de hoja y marco
Vista de los elementos de cierre en su posición de montaje.

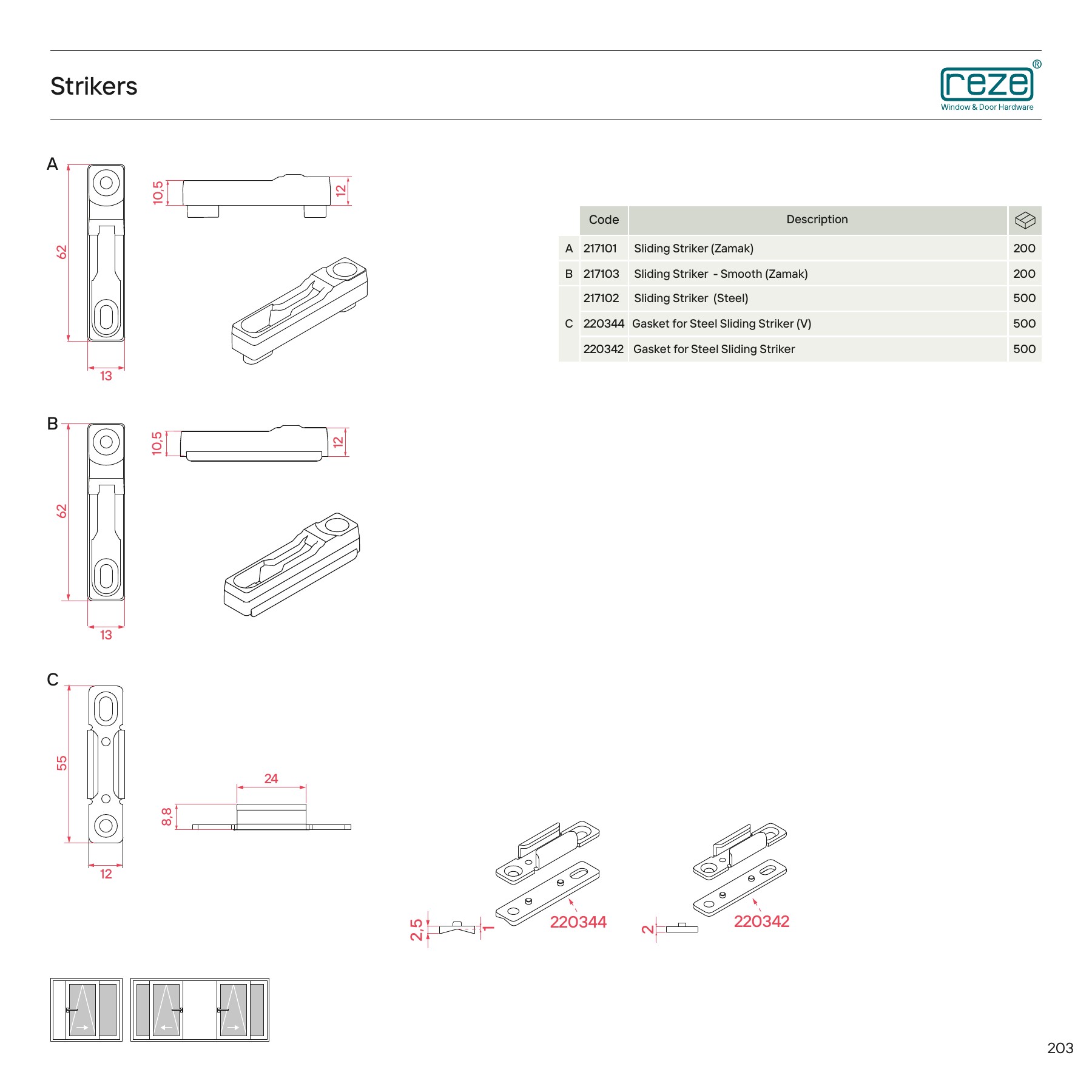

| Código | Componente |
|---|---|
| 217101 | Cerradero de zamak |
| 217103 | Cerradero liso de zamak |
| 217102 | Cerradero de acero |
| 220344 | Suplemento para cerradero de acero, versión V |
| 220342 | Suplemento para cerradero de acero |
Rodamientos para corredera
La rodadura acompaña el desplazamiento de la hoja sobre la guía. La gama combina cuerpos de acero o de zamak y rodamiento simple o doble, según la referencia.

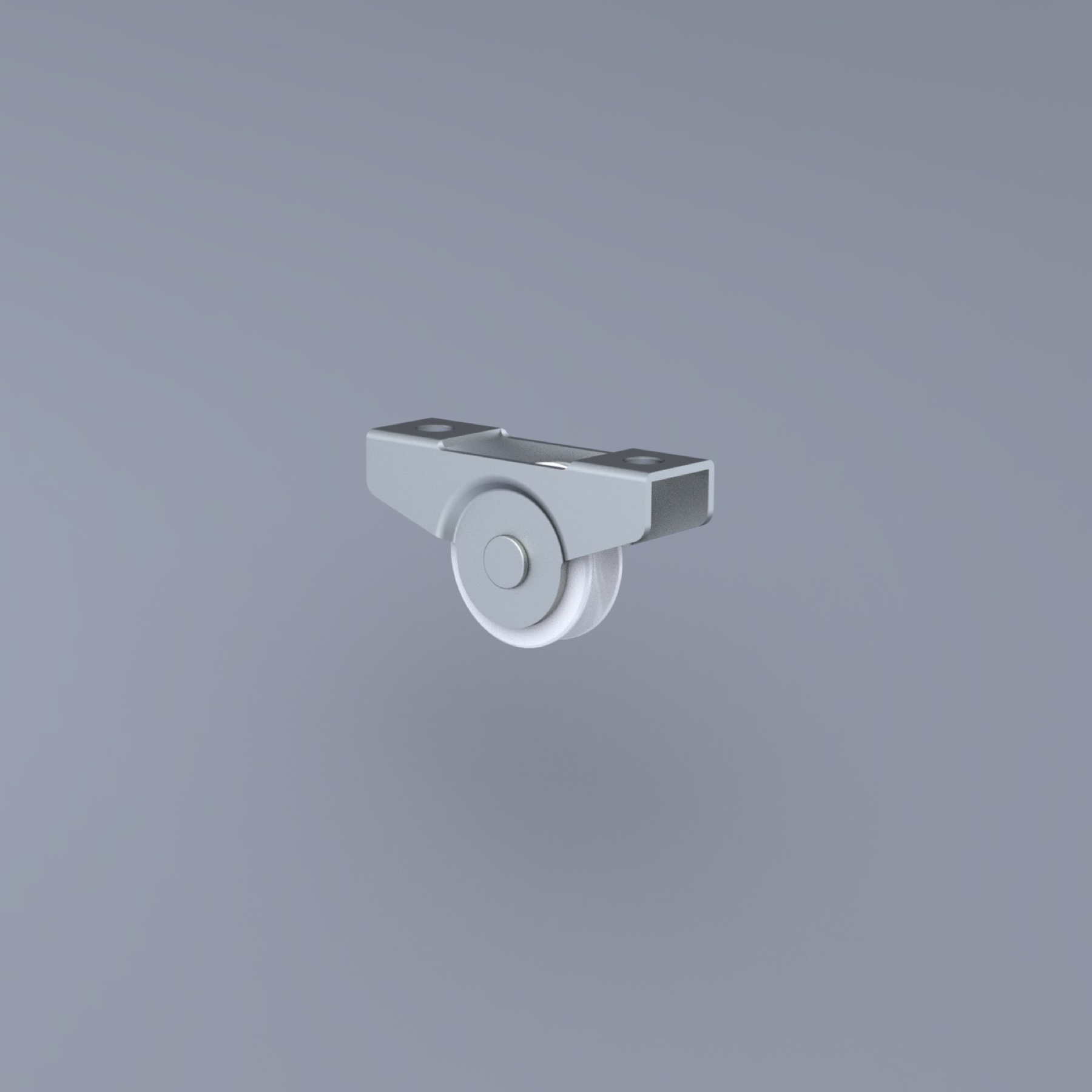

Rodamiento simple · 60 kg por hoja
Configuración de rodadura con cuerpo de acero.

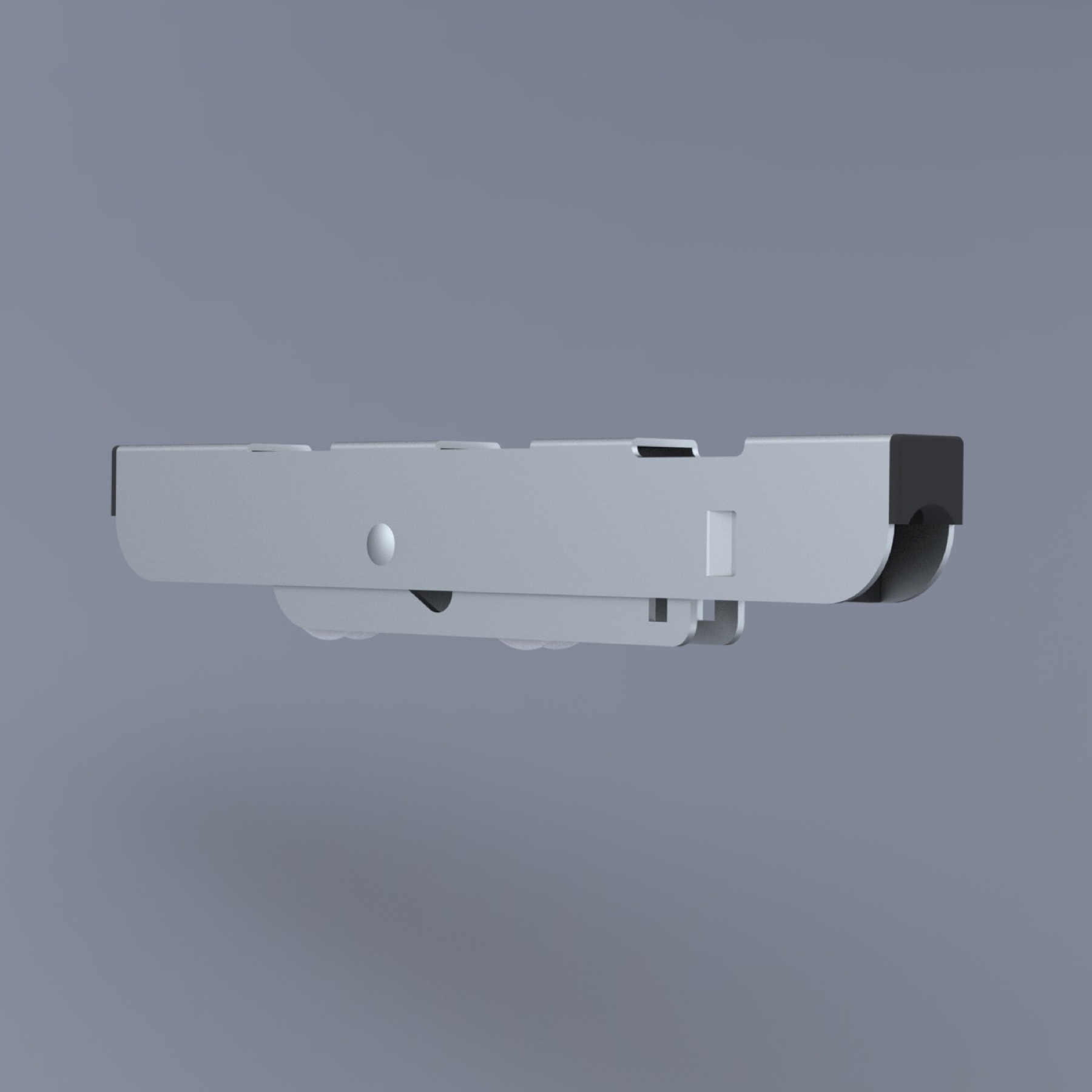

Rodamiento doble · 120 kg por hoja
Configuración de rodadura con cuerpo de acero y doble rodamiento.
| Código | Configuración | Capacidad máx. por hoja* |
|---|---|---|
| 620101 | Rodamiento simple · cuerpo de acero | 60 kg |
| 620102 | Rodamiento doble · cuerpo de acero | 120 kg |
| 620103 | Rodamiento simple · cuerpo de zamak · B28 | 140 kg |
| 620104 | Rodamiento simple · cuerpo de zamak · B33 | 140 kg |

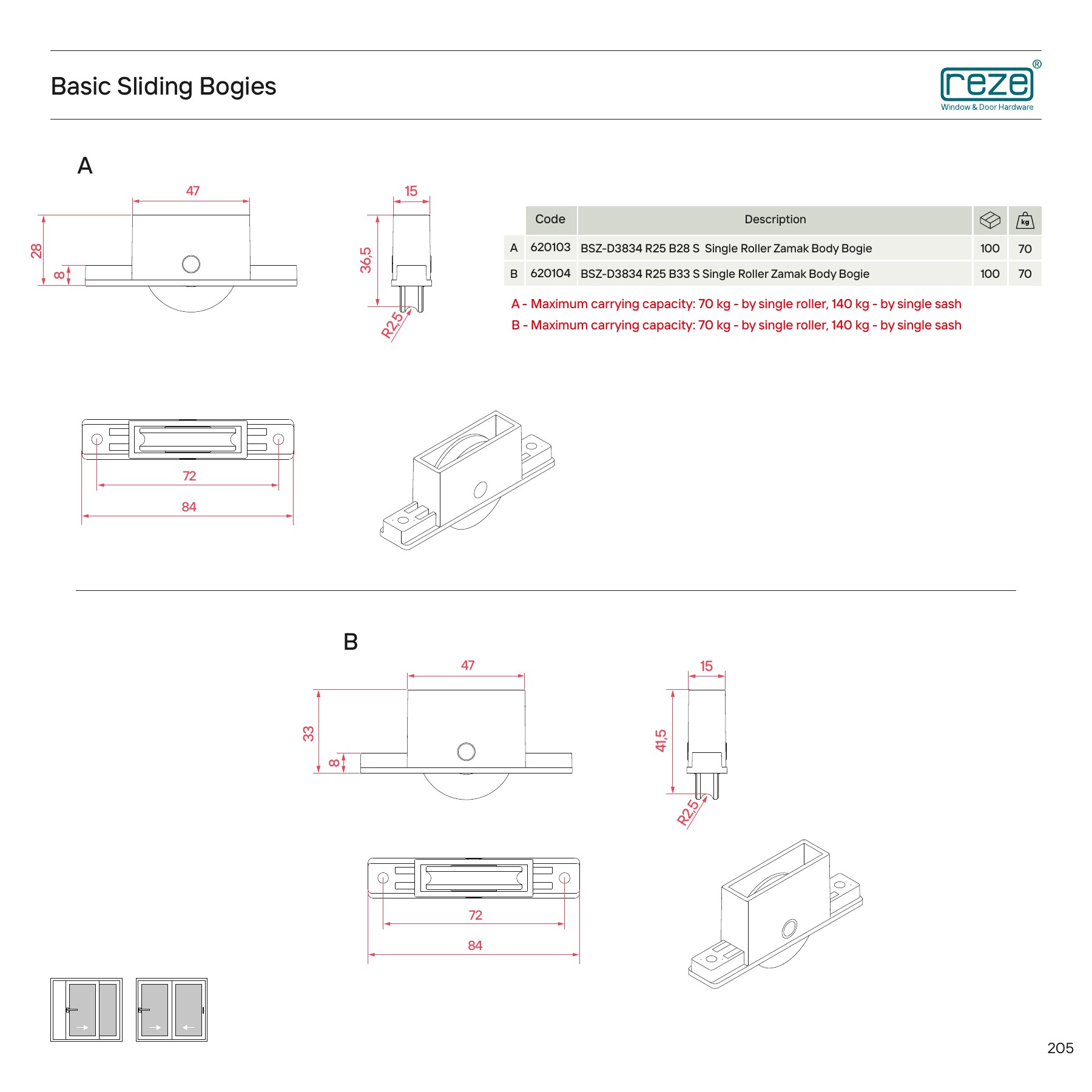

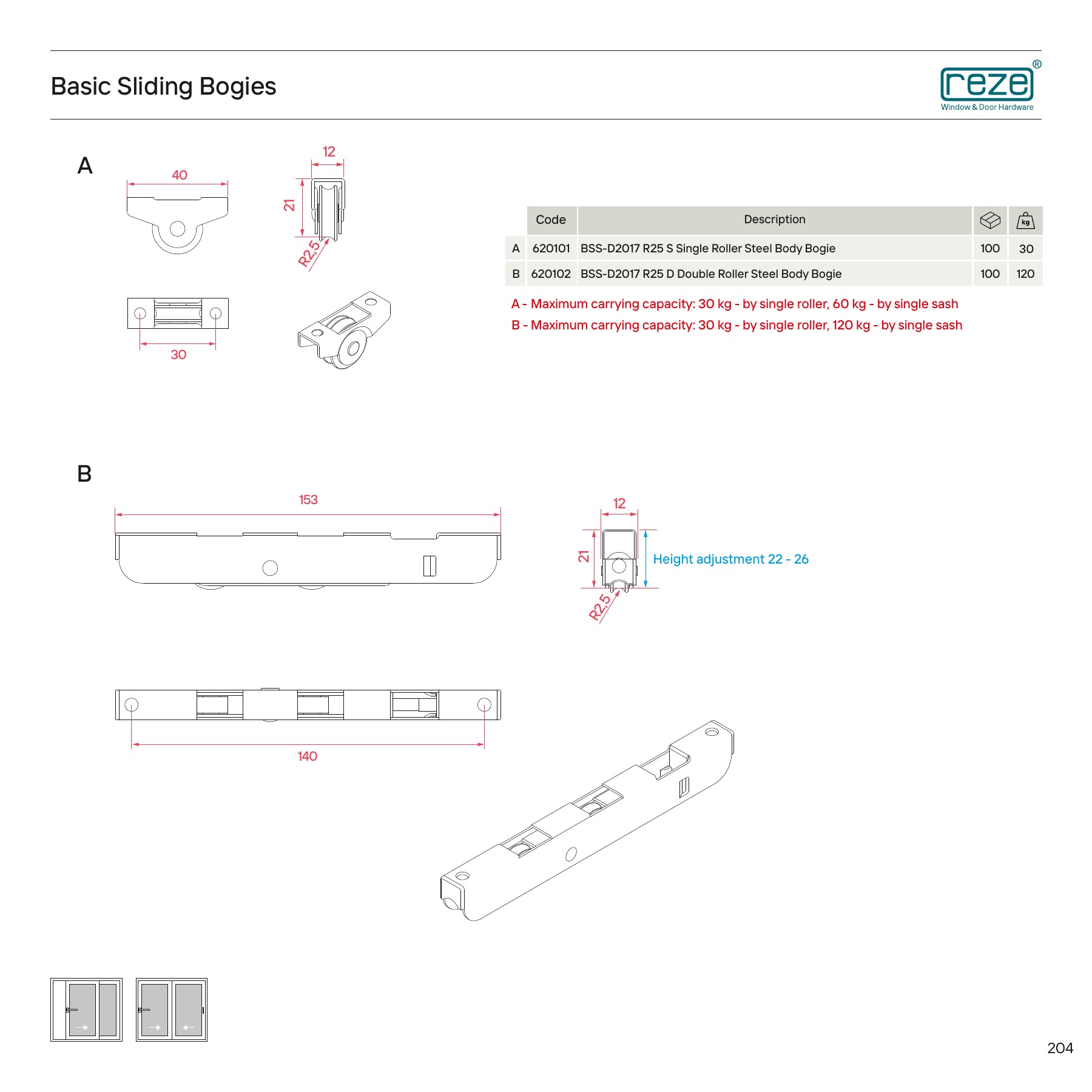

Capacidades máximas por hoja indicadas en el catálogo general, páginas 204–205. No equivalen a la carga admisible de un solo conjunto de rodamiento: el catálogo indica 30 kg por rodamiento en acero y 70 kg por rodamiento en zamak. Verifique el número de apoyos, el perfil y el peso de la hoja.
Documentación y asesoramiento
Planos y tablas de selección del catálogo
Abra la página correspondiente para consultar cotas, referencias y condiciones de montaje. Documentación original en inglés.
Consulte los planos, mecanizados y tablas completas del catálogo. Para preparar una selección, indíquenos el perfil, las medidas y el peso de la hoja, así como el tipo de bulón deseado.
Ver catálogos y tablas de selección →
