Herrajes oscilo-paralelos REZE para puertas y ventanas de PVC y aluminio Canal 16. Apertura por desplazamiento paralelo y posición de oscilación para conectar el interior con terrazas, balcones y jardines.
PVC y aluminio Canal 16
Dos opciones de aplicación dentro de la gama PDS. La selección del herraje se realiza según la serie del perfil, las dimensiones de hoja, el sentido de apertura y la configuración elegida.
Una hoja móvil
La hoja se separa del plano del marco para desplazarse en paralelo al paño fijo. La posición de oscilación permite ventilar sin abrir el paso.
Vista general del sistema
Configuración de una hoja móvil y un paño fijo.

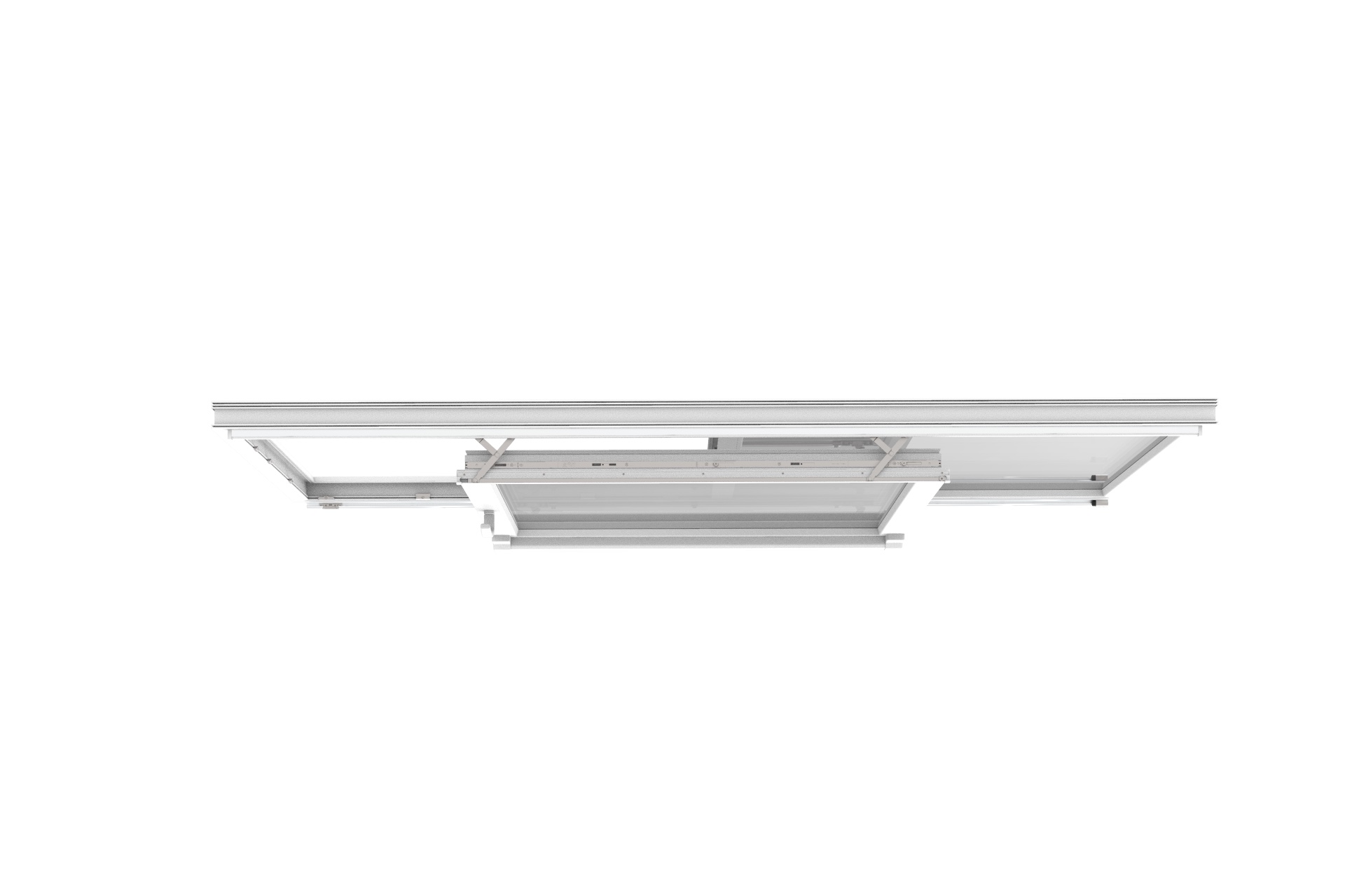

Apertura vista desde arriba
Vista del desplazamiento y de los componentes superiores del conjunto.
Dos hojas móviles y apertura central
Las hojas se desplazan hacia los laterales y dejan libre el paso central. Una configuración para huecos amplios de acceso a terrazas o jardines.

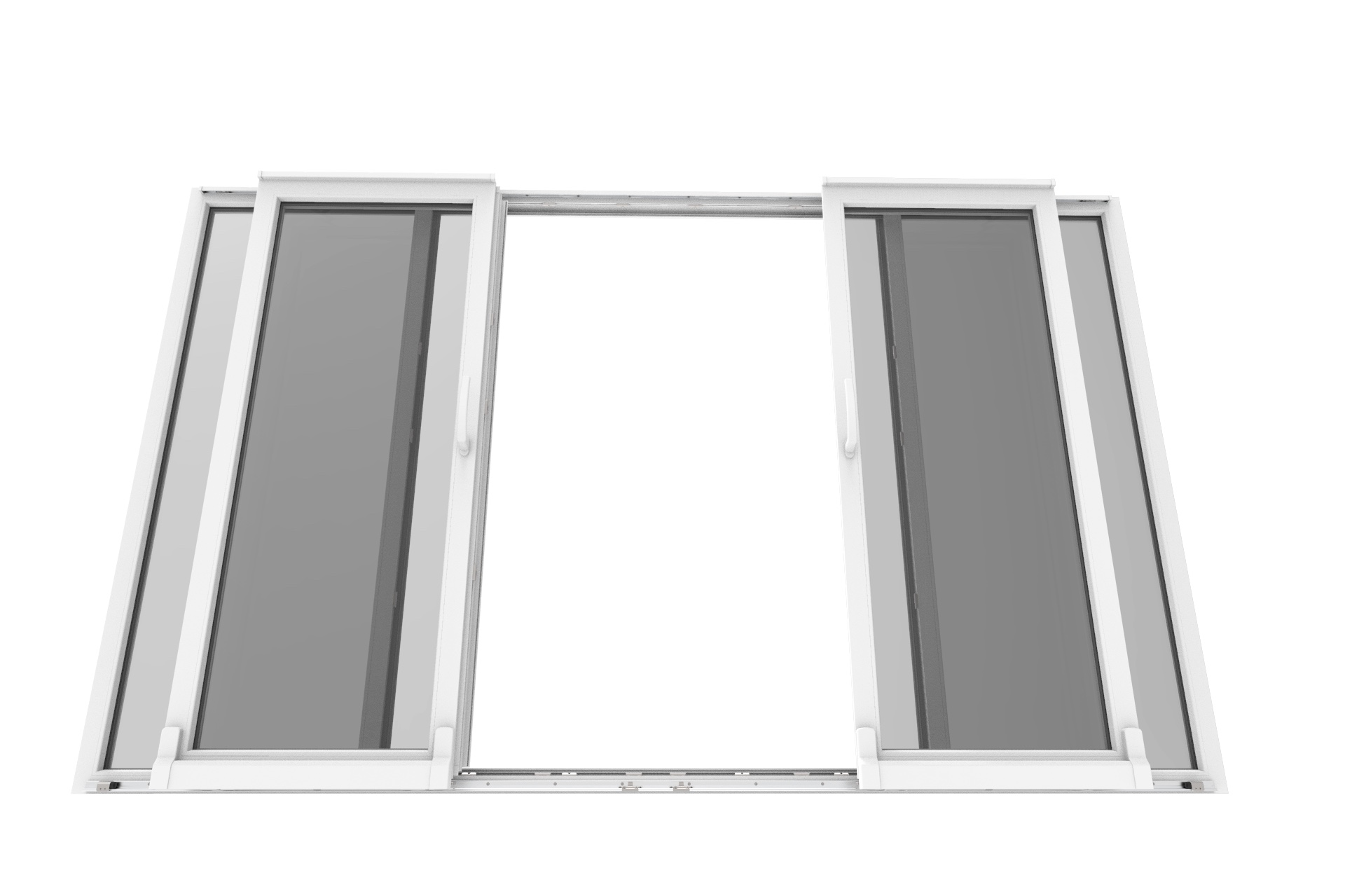

Apertura central
Render del conjunto de doble hoja con las hojas desplazadas hacia los laterales.

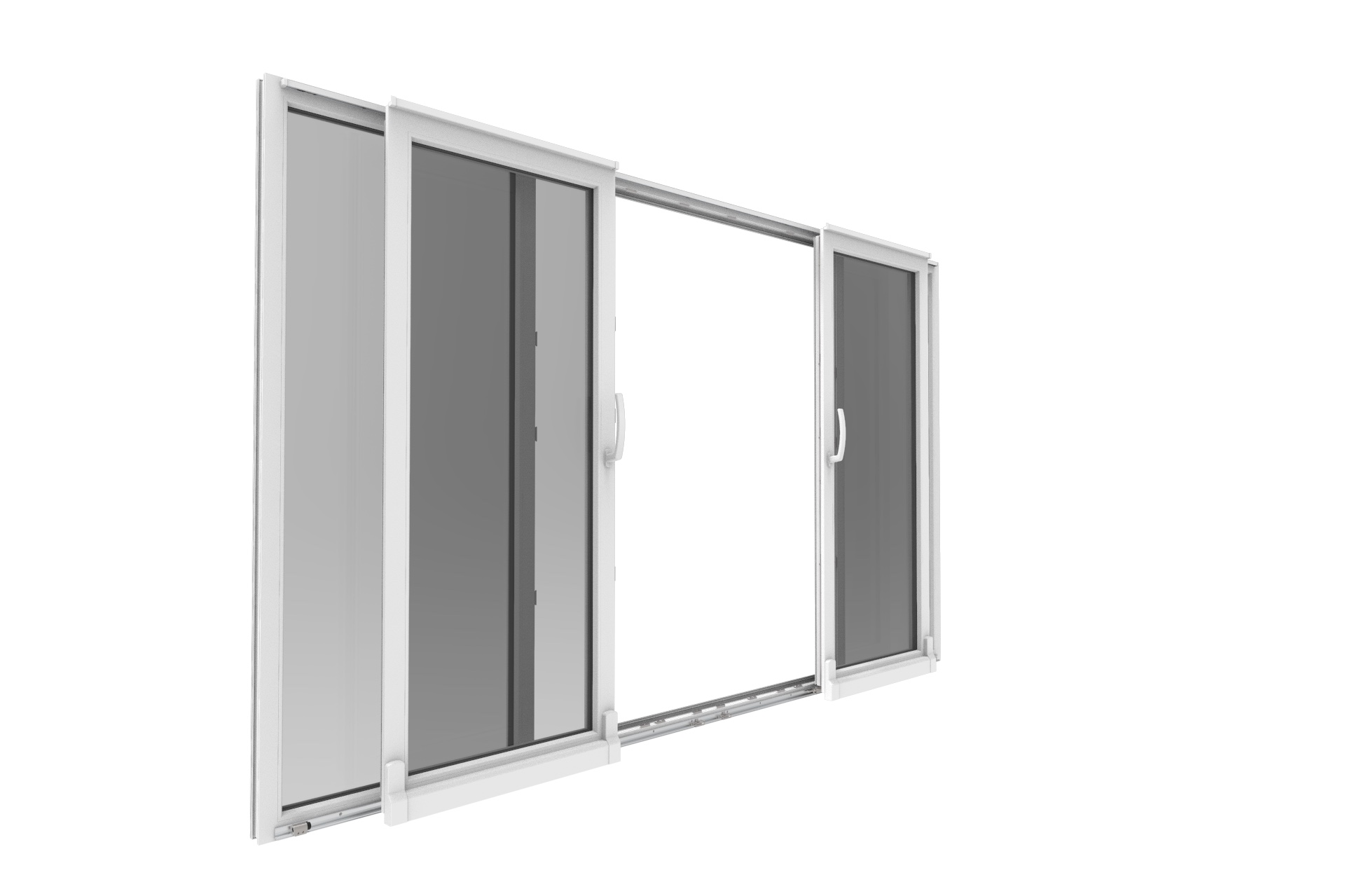

Vista en perspectiva
Disposición de las hojas y de las guías del sistema.

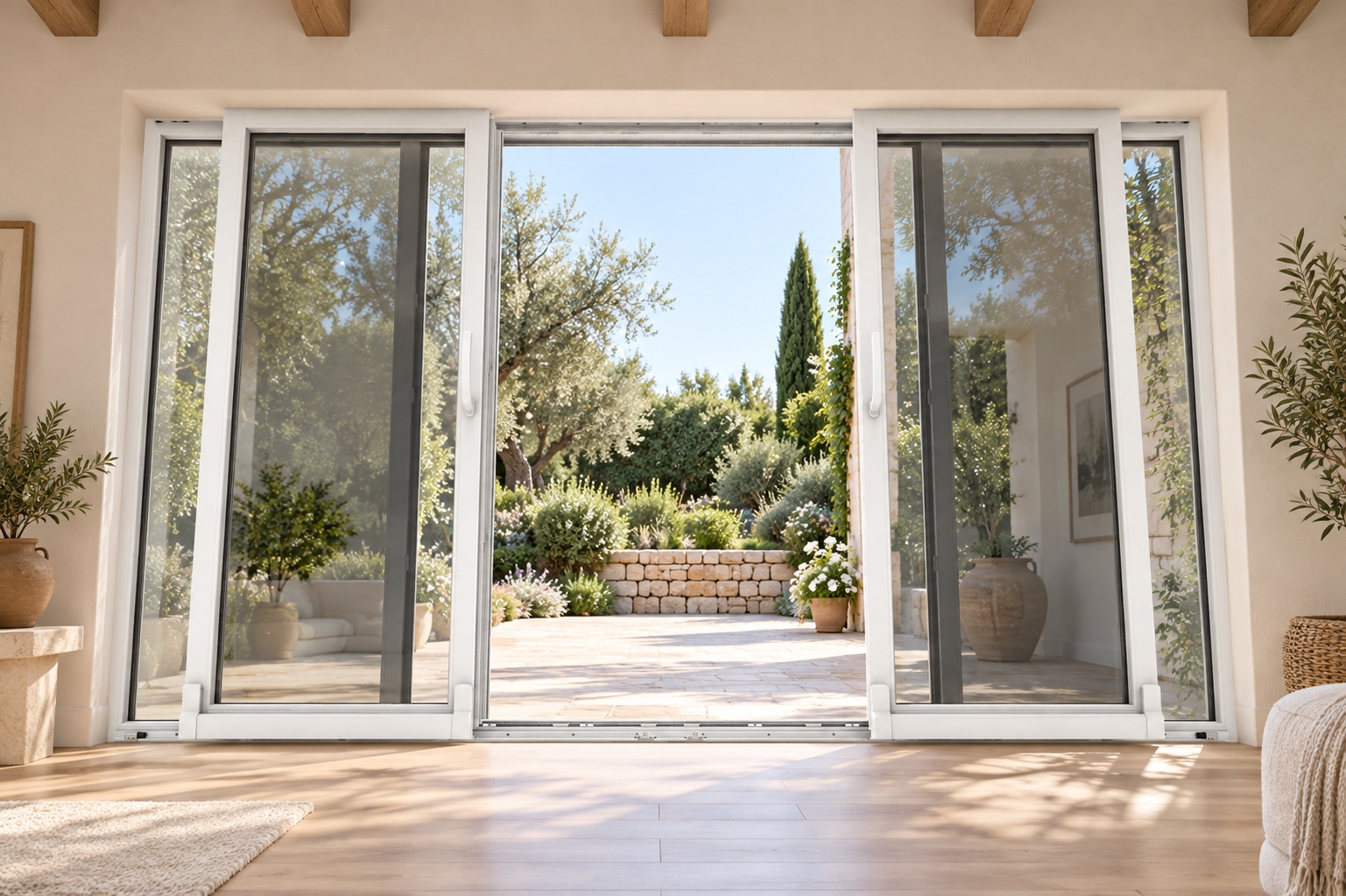

Acceso al jardín
Visualización de ambiente creada a partir del render del sistema.
El sistema, al detalle

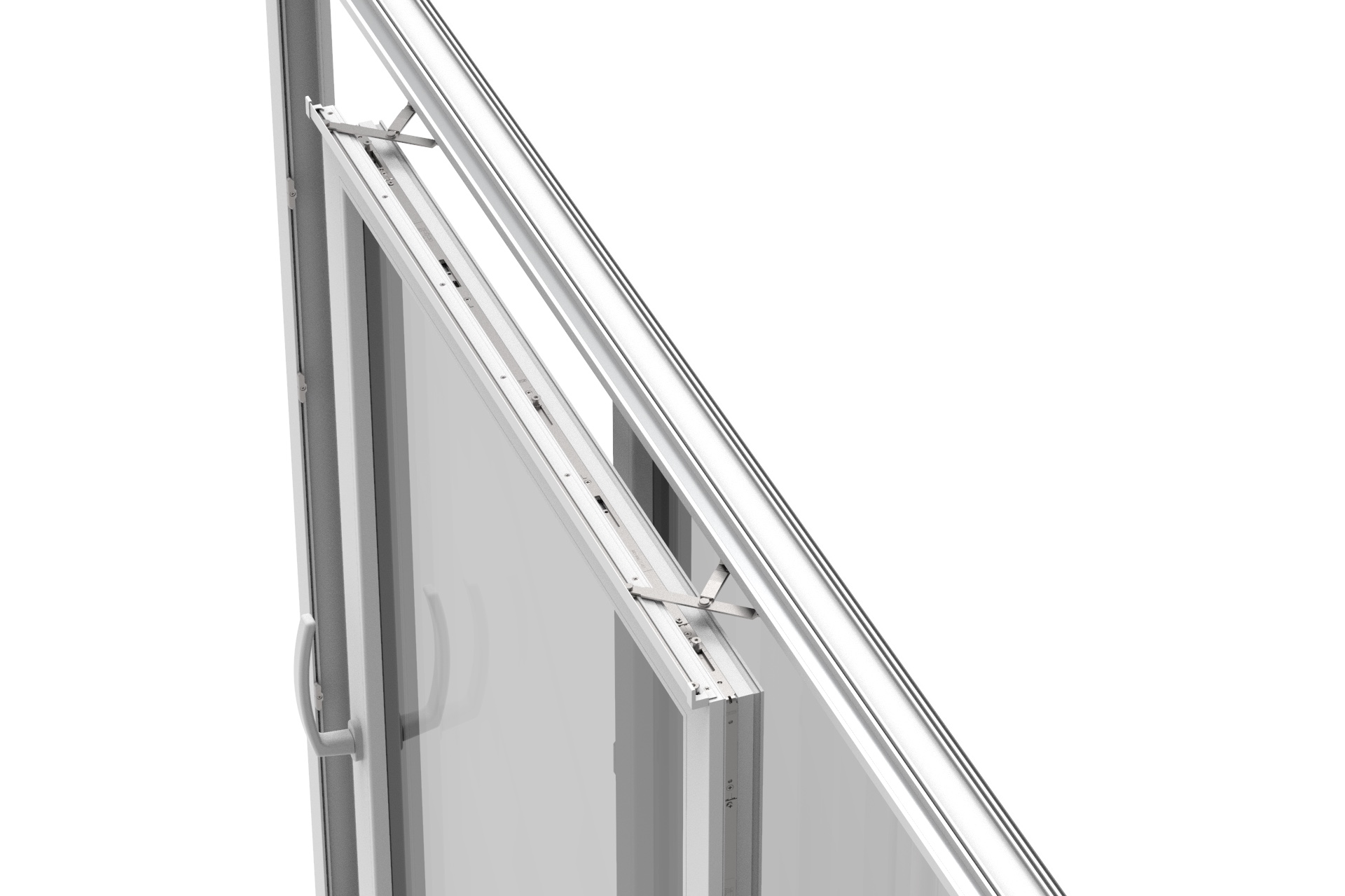

Compases y guía superior
Detalle del conjunto superior que acompaña la apertura de la hoja.

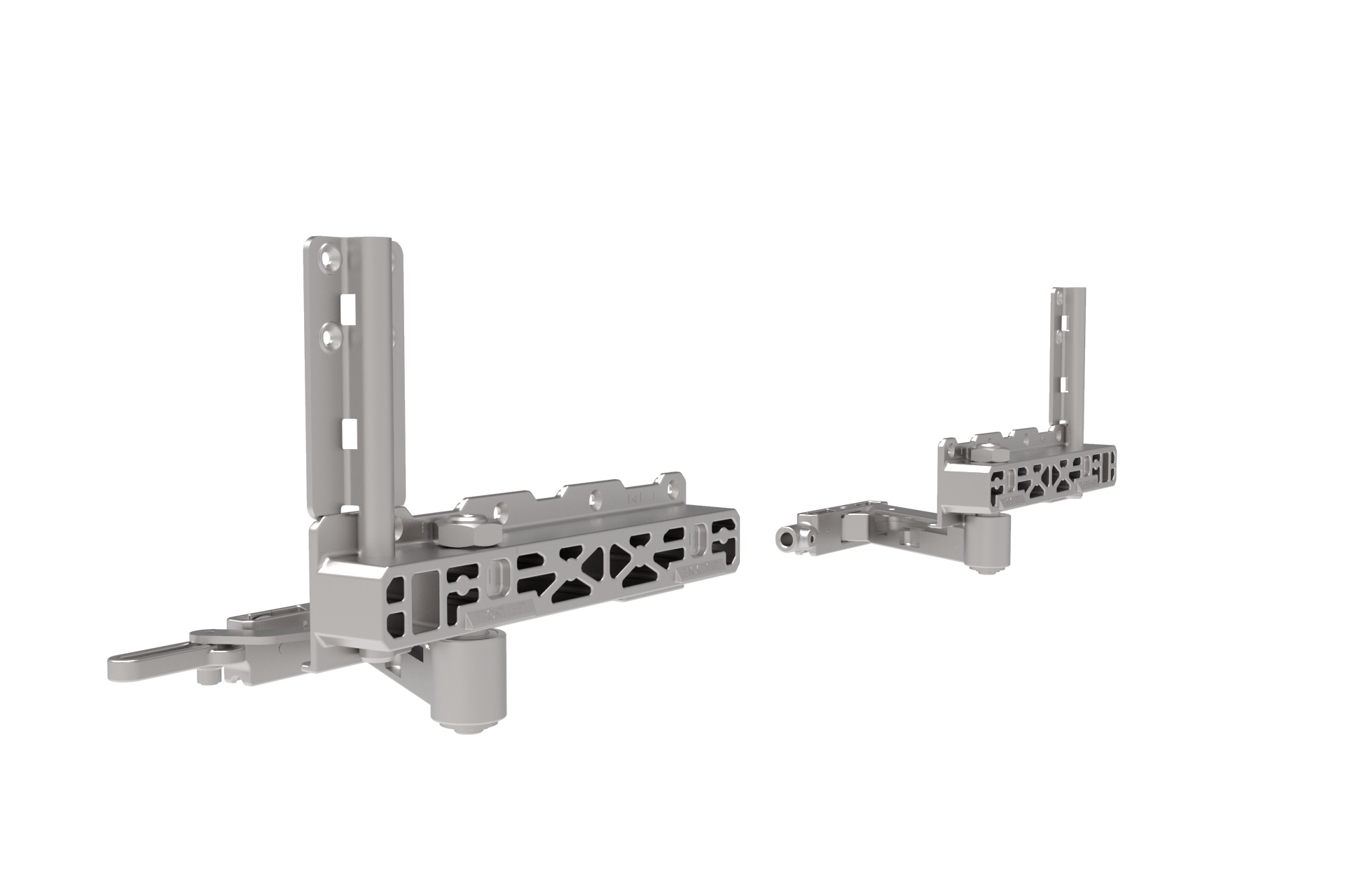

Carros de desplazamiento
Vista de los carros del sistema. El juego se selecciona según la configuración y el sentido de apertura.

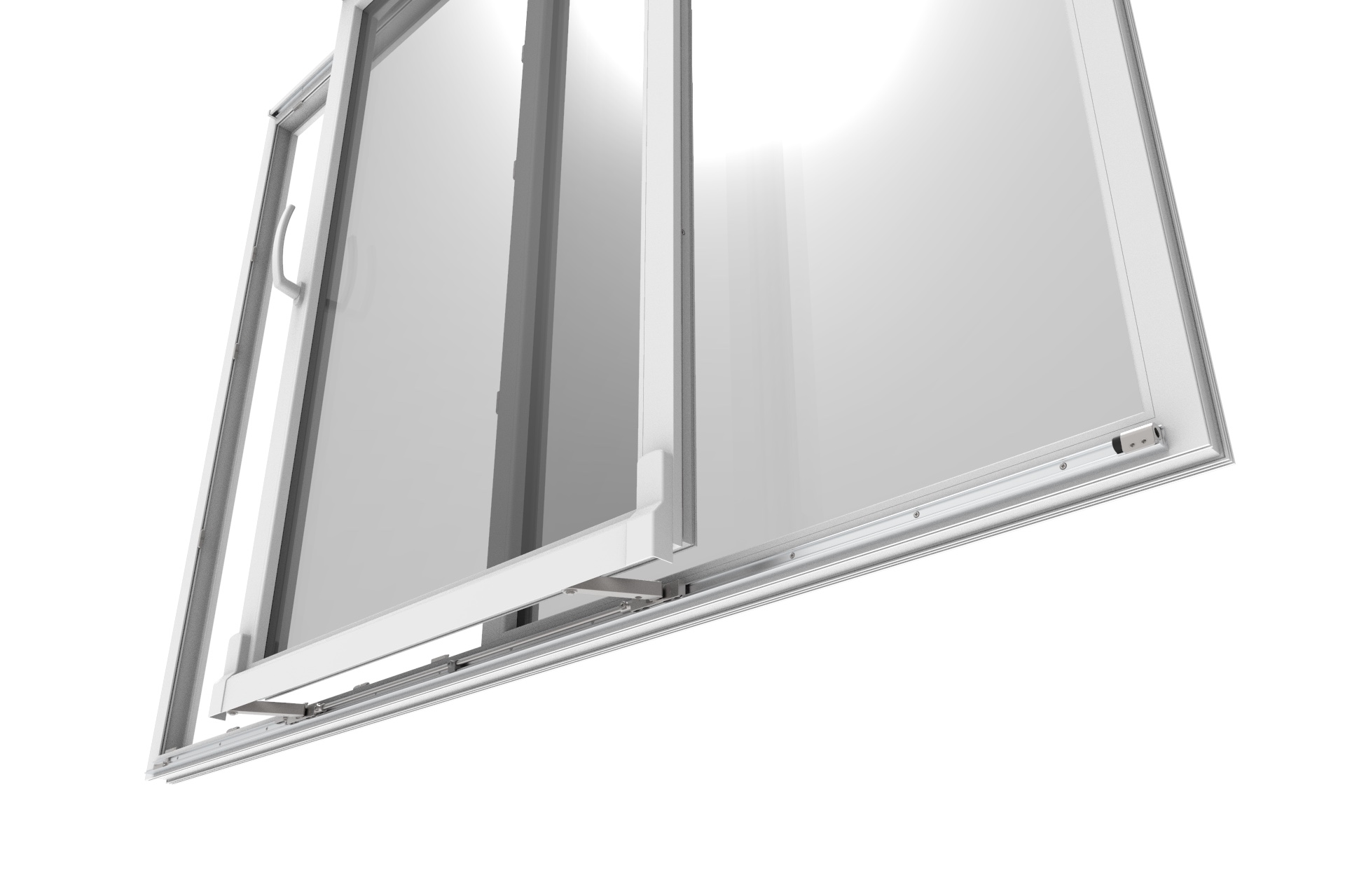

Guía inferior
Detalle del apoyo y del desplazamiento de la hoja sobre el carril.

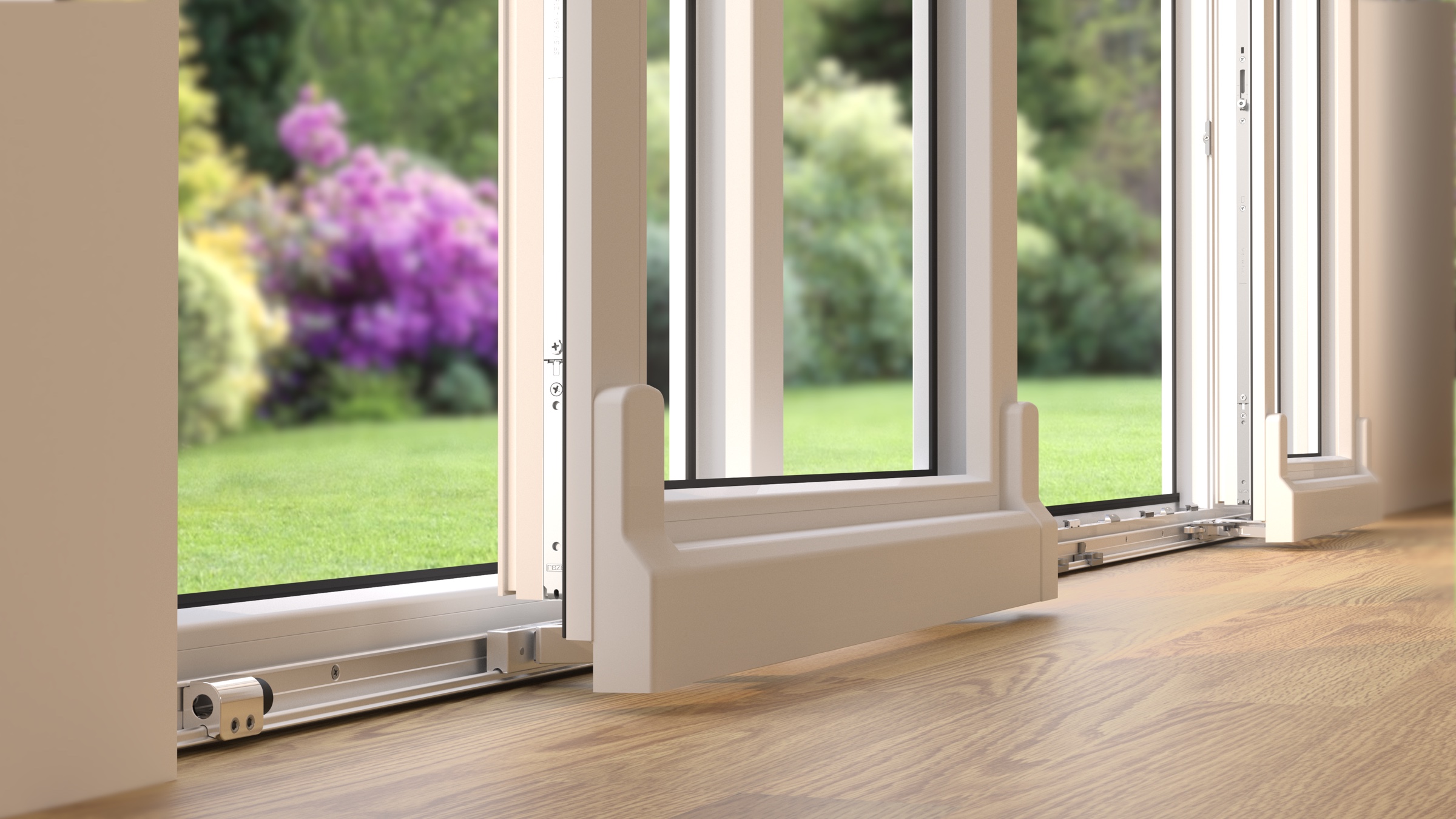

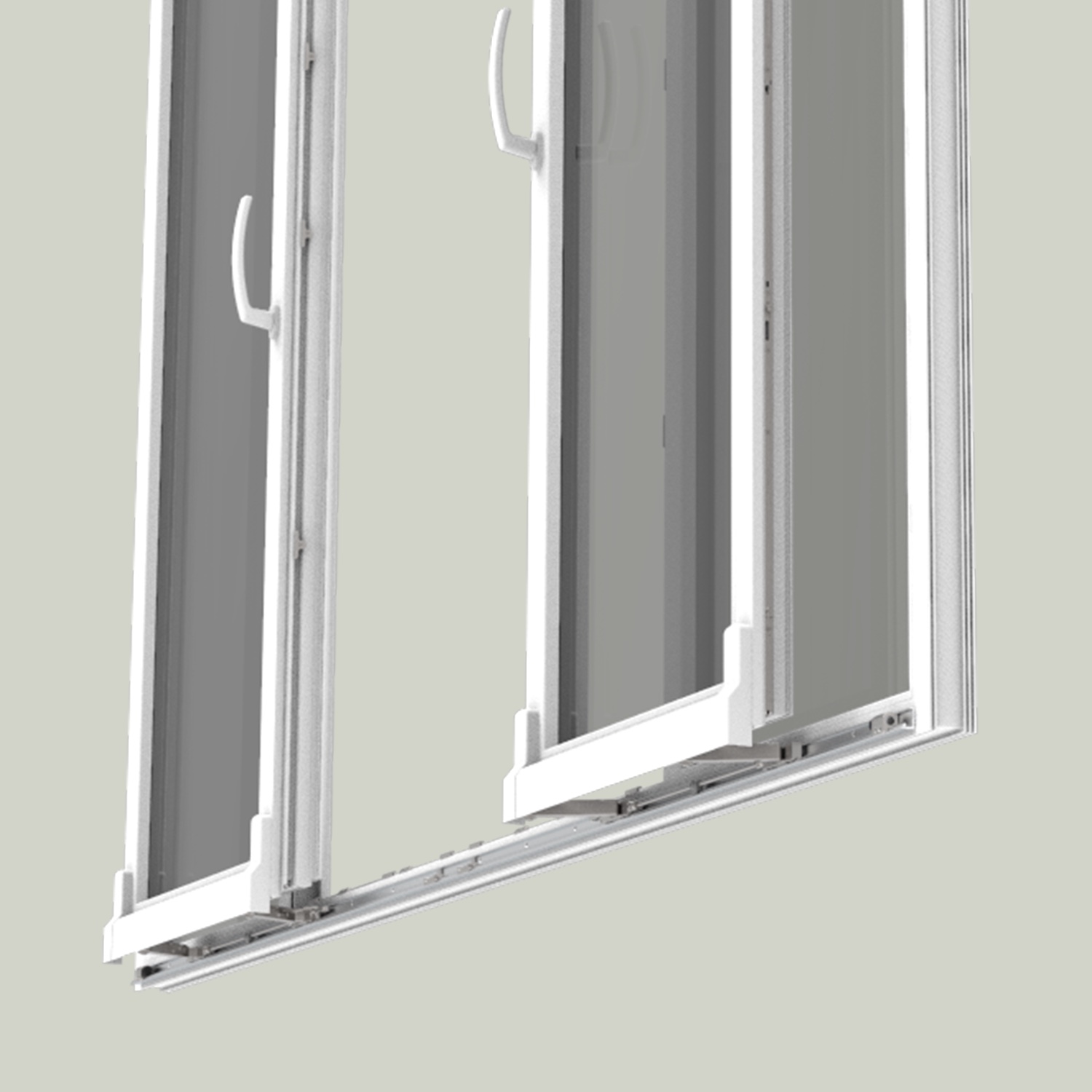

Mecanismo de doble hoja
Detalle de las hojas y de los elementos de desplazamiento en la parte inferior.
Selección del conjunto
El catálogo REZE incluye juegos de carros a derecha 600101 y a izquierda 600102, además de cremona, compases, guías, cerraderos y embellecedores. Las piezas deben seleccionarse como un conjunto compatible.
La gama de raíles del catálogo contempla longitudes de 2000, 2400, 2860 y 3460 mm. La longitud del raíl no equivale al ancho de la hoja: consulte la combinación indicada para cada aplicación.
Documentación y configuración
Consulte las configuraciones de una y dos hojas, los despieces y las referencias en la sección de sistemas oscilo-paralelos del catálogo general REZE.
Para definir el conjunto, indíquenos el material y la serie del perfil, las dimensiones y el peso de la hoja y el sentido de apertura.
