AVALON 110mm
Carga de catálogo: 130 kg
Longitud de la pieza de la hoja: 110 mm
Regulaciones:
vertical +5/-1 mm; horizontal +10/-5 mm; presión de la junta ±1 mm.
Opciones de solape de la hoja:
14-18 mm; 18-22 mm;
Fabricada en aleación de ZAMAK.
Colores estándar: RAL 9016; RAL 8022; RAL 8019; RAL 8017; RAL 8003

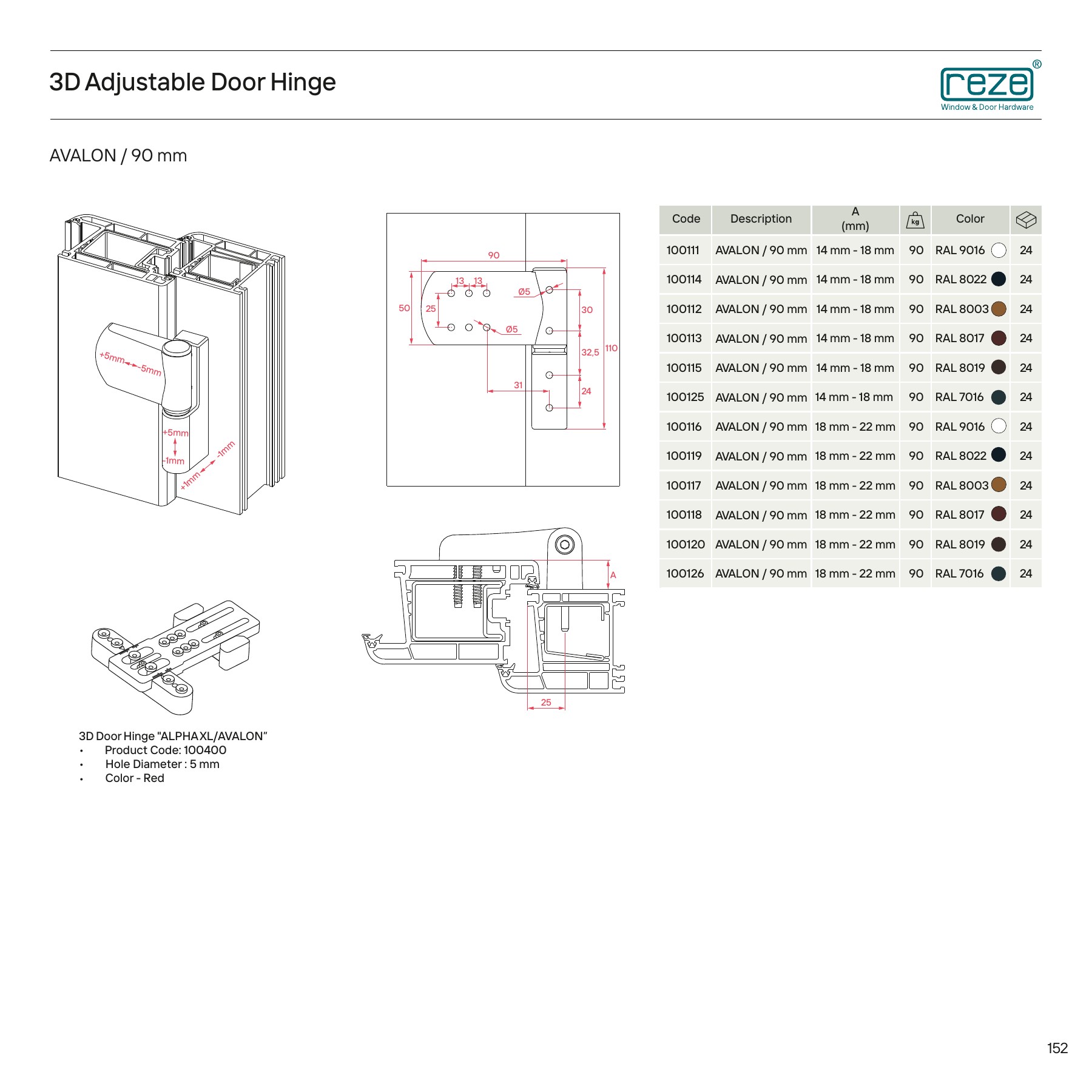

AVALON 90mm
Carga de catálogo: 90 kg
Longitud de la pieza de la hoja: 90 mm
Regulaciones:
vertical +5/-1 mm; horizontal ±5 mm; presión de la junta ±1 mm.
Opciones de solape de la hoja:
14-18 mm; 18-22 mm;
Fabricada en aleación de ZAMAK.
Colores estándar: RAL 9016; RAL 8022; RAL 8019; RAL 8017; RAL 8003
Tabla de selección · AVALON 110 mm
Referencias del catálogo REZE, página 151. Longitud: 110 mm. Carga de catálogo: 130 kg, sujeta a la configuración de montaje. Embalaje: 24 unidades.
| Código | Solape A (mm) | Color RAL |
|---|---|---|
| 100101 | 14-18 | 9016 |
| 100104 | 14-18 | 8022 |
| 100102 | 14-18 | 8003 |
| 100103 | 14-18 | 8017 |
| 100105 | 14-18 | 8019 |
| 100123 | 14-18 | 7016 |
| 100147 | 14-18 | 9005 |
| 100106 | 18-22 | 9016 |
| 100109 | 18-22 | 8022 |
| 100107 | 18-22 | 8003 |
| 100108 | 18-22 | 8017 |
| 100110 | 18-22 | 8019 |
| 100124 | 18-22 | 7016 |
| 100127 | 18-22 | 9005 |
Plantilla de taladrado: referencia 100400, para ALPHA XL / AVALON. Diámetro de taladro: 5 mm.
Selección y montaje: las cargas indicadas proceden del catálogo. La capacidad admisible del conjunto depende del número de bisagras, las dimensiones y el peso de la hoja, el perfil y las fijaciones. Confirme la configuración y la disponibilidad con nuestro equipo comercial antes de realizar el pedido.
