Oscilobatiente de cota fija
Fallebas REZE para ventanas que combinan apertura practicable y oscilación. La altura de la manilla queda definida por la referencia seleccionada.
Esta gama utiliza una entrada de 15 mm. El catálogo contempla rangos KA de 400 a 2400 mm mediante distintas referencias; cada una debe combinarse con el reenvío de esquina indicado.

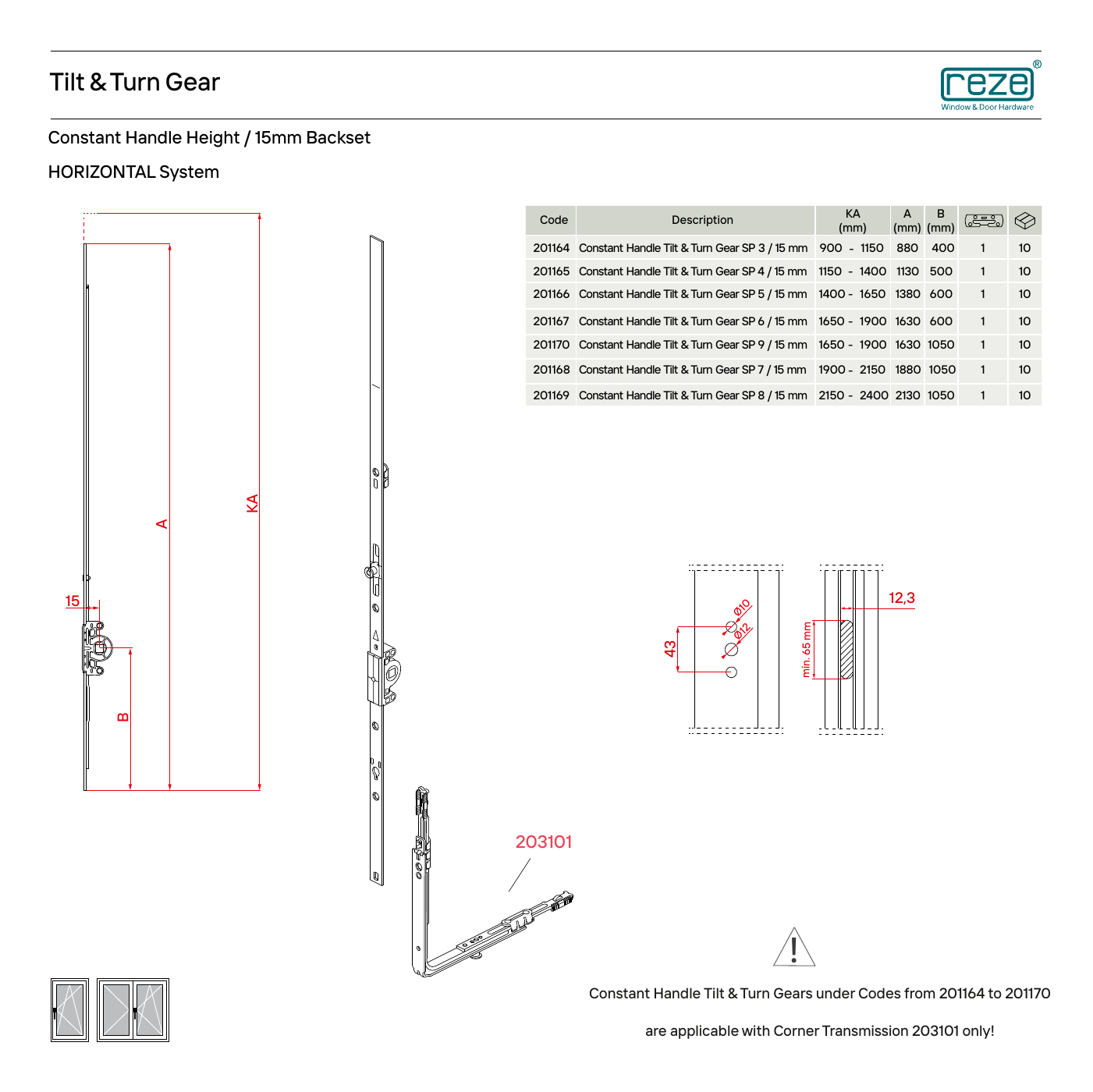

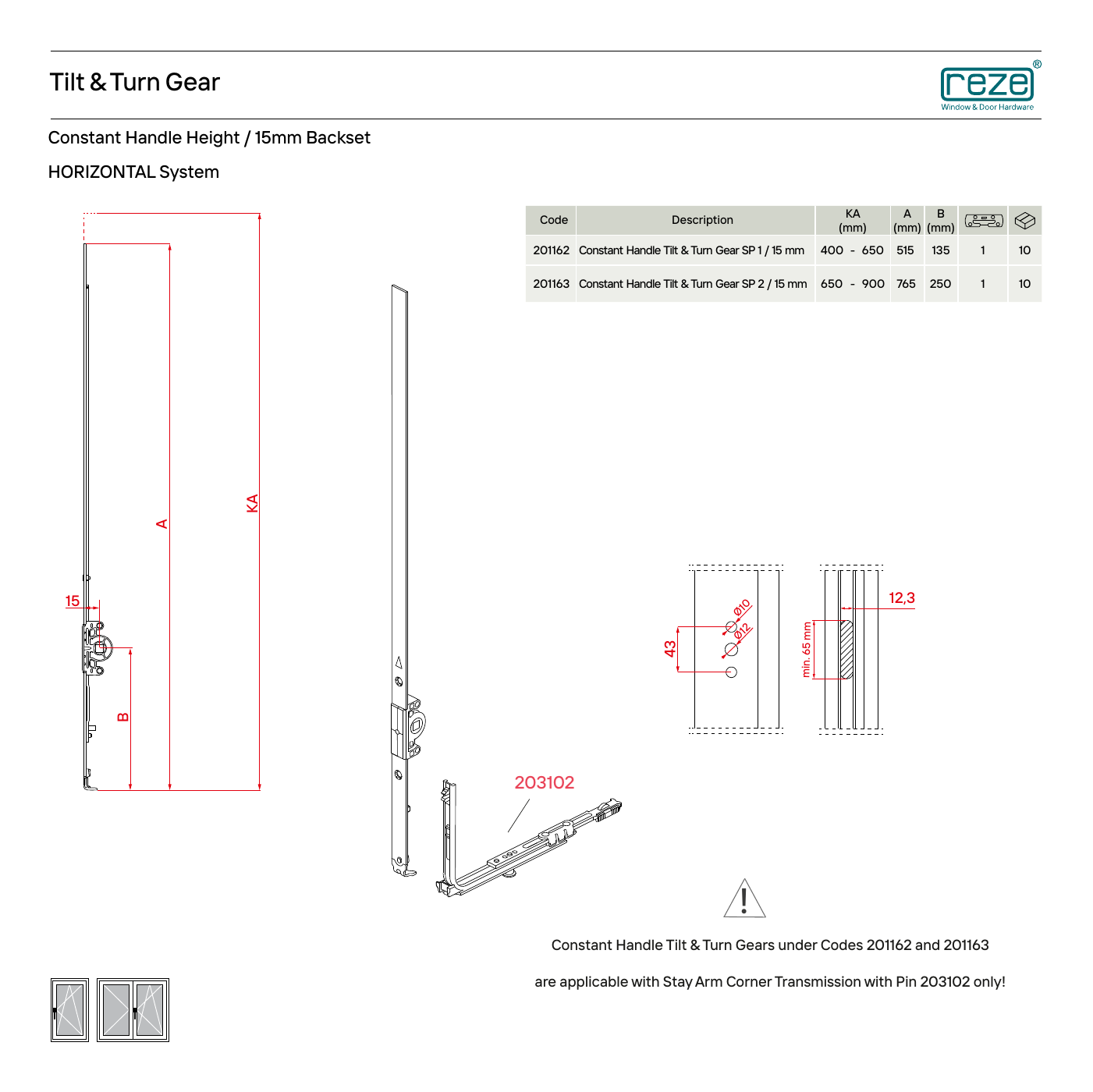

Imagen ilustrativa del sistema oscilobatiente. La referencia y la posición de manilla se seleccionan mediante la tabla y los planos.
Tabla de selección · Entrada 15 mm
KA: rango de aplicación indicado en el catálogo. A: longitud de la falleba. B: cota de manilla según el plano. Todas las medidas están en milímetros.
| Referencia | Modelo | KA (mm) | A (mm) | B (mm) | Reenvío |
|---|---|---|---|---|---|
| 201162 | SP 1 | 400–650 | 515 | 135 | 203102 |
| 201163 | SP 2 | 650–900 | 765 | 250 | 203102 |
| 201164 | SP 3 | 900–1150 | 880 | 400 | 203101 |
| 201165 | SP 4 | 1150–1400 | 1130 | 500 | 203101 |
| 201166 | SP 5 | 1400–1650 | 1380 | 600 | 203101 |
| 201167 | SP 6 | 1650–1900 | 1630 | 600 | 203101 |
| 201170 | SP 9 | 1650–1900 | 1630 | 1050 | 203101 |
| 201168 | SP 7 | 1900–2150 | 1880 | 1050 | 203101 |
| 201169 | SP 8 | 2150–2400 | 2130 | 1050 | 203101 |
Embalaje de las fallebas: 10 unidades por referencia, según catálogo. Los componentes de conexión se seleccionan por separado.
Compatibilidad que debe respetarse
- 201162 y 201163: exclusivamente con el reenvío de compás con bulón 203102.
- 201164 a 201170: exclusivamente con el reenvío de esquina 203101.
En el rango KA 1650–1900 mm existen dos opciones: 201167 con B = 600 mm y 201170 con B = 1050 mm. No deben seleccionarse solo por la altura de hoja.
Doble hoja · Fallebas CSP
Para la hoja pasiva de las ventanas de doble hoja con sistema de cota fija, la gama CSP ofrece ocho referencias. Seleccione la falleba y su reenvío como una combinación compatible.
Mecanismo de doble hoja

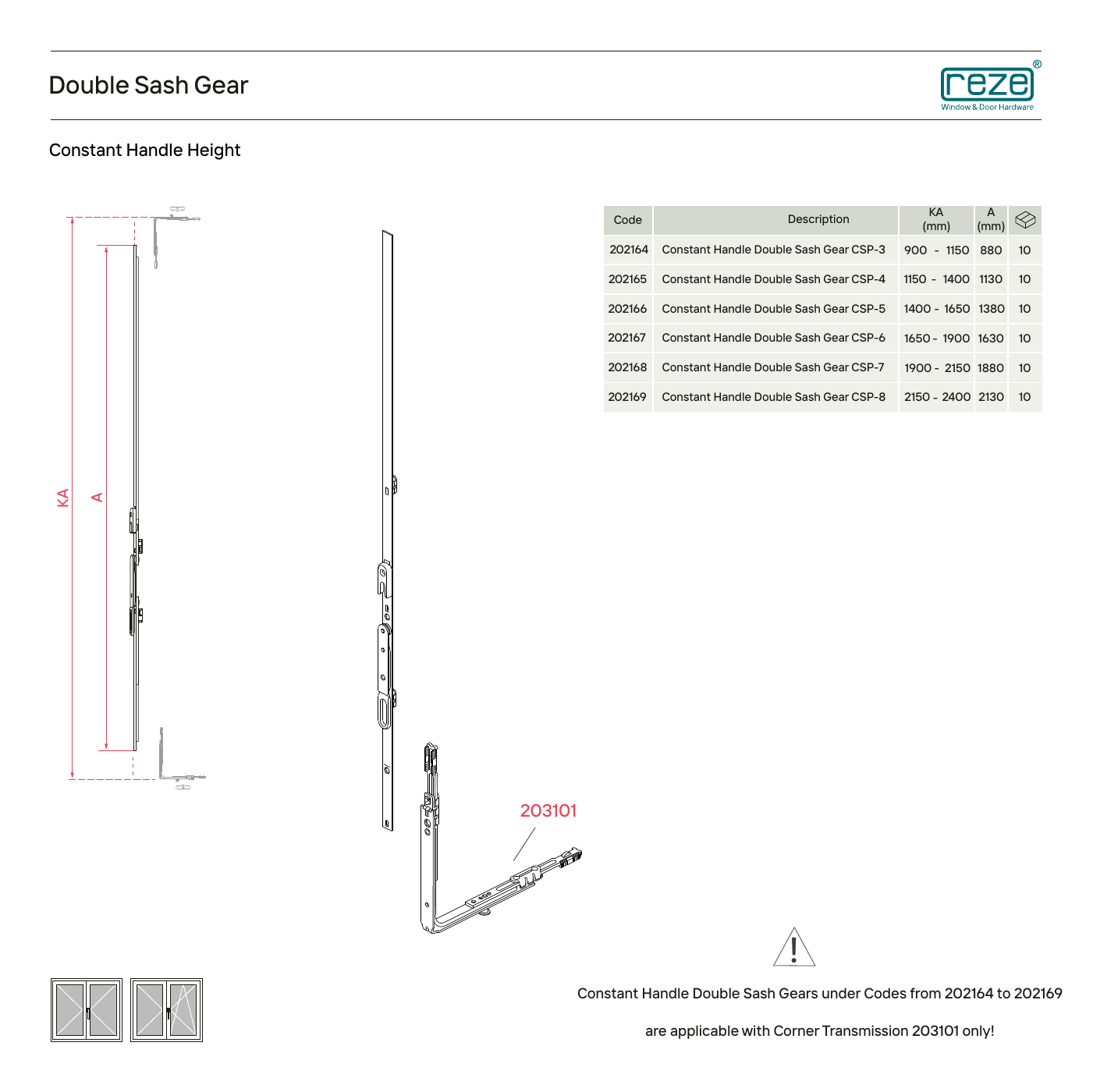

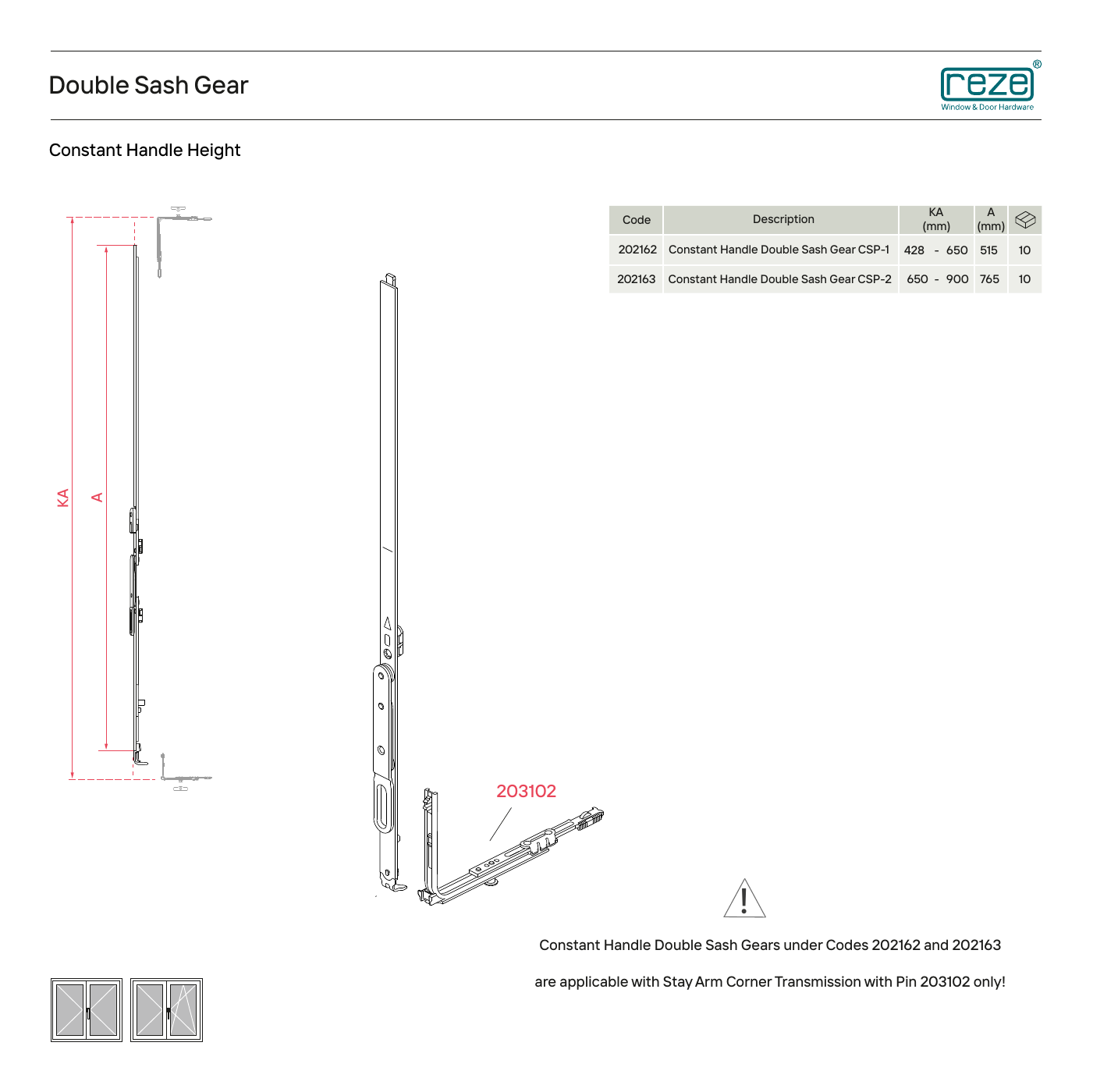

Vista de la solución de hoja pasiva. Consulte la tabla CSP y el plano de la referencia para definir la configuración de cota fija.
| Referencia | Modelo | KA (mm) | A (mm) | Reenvío |
|---|---|---|---|---|
| 202162 | CSP 1 | 428–650 | 515 | 203102 |
| 202163 | CSP 2 | 650–900 | 765 | 203102 |
| 202164 | CSP 3 | 900–1150 | 880 | 203101 |
| 202165 | CSP 4 | 1150–1400 | 1130 | 203101 |
| 202166 | CSP 5 | 1400–1650 | 1380 | 203101 |
| 202167 | CSP 6 | 1650–1900 | 1630 | 203101 |
| 202168 | CSP 7 | 1900–2150 | 1880 | 203101 |
| 202169 | CSP 8 | 2150–2400 | 2130 | 203101 |
KA: rango de aplicación del catálogo. A: longitud de la falleba. Embalaje: 10 unidades por referencia.
CSP 1 y CSP 2 (202162 y 202163): exclusivamente con el reenvío 203102. CSP 3 a CSP 8 (202164 a 202169): exclusivamente con el reenvío 203101.
Planos y documentación
Fuente: Reze New Products Release 2, páginas 11 a 14 del PDF. Planos originales en inglés; tabla y explicaciones en español.
Selección para su proyecto
Indíquenos la serie del perfil, el rango KA, la cota de manilla B y la configuración de una o dos hojas. Nuestro equipo puede ayudarle a comprobar la combinación de falleba, reenvíos, compás y cerraderos.
