Doble hoja
Herrajes REZE para ventanas de dos hojas. El conjunto coordina el funcionamiento de la hoja activa con el cierre de la hoja pasiva.
Imagen ilustrativa. La composición del herraje depende de la referencia y de la aplicación.
Mecanismo y bisagra de la hoja pasiva

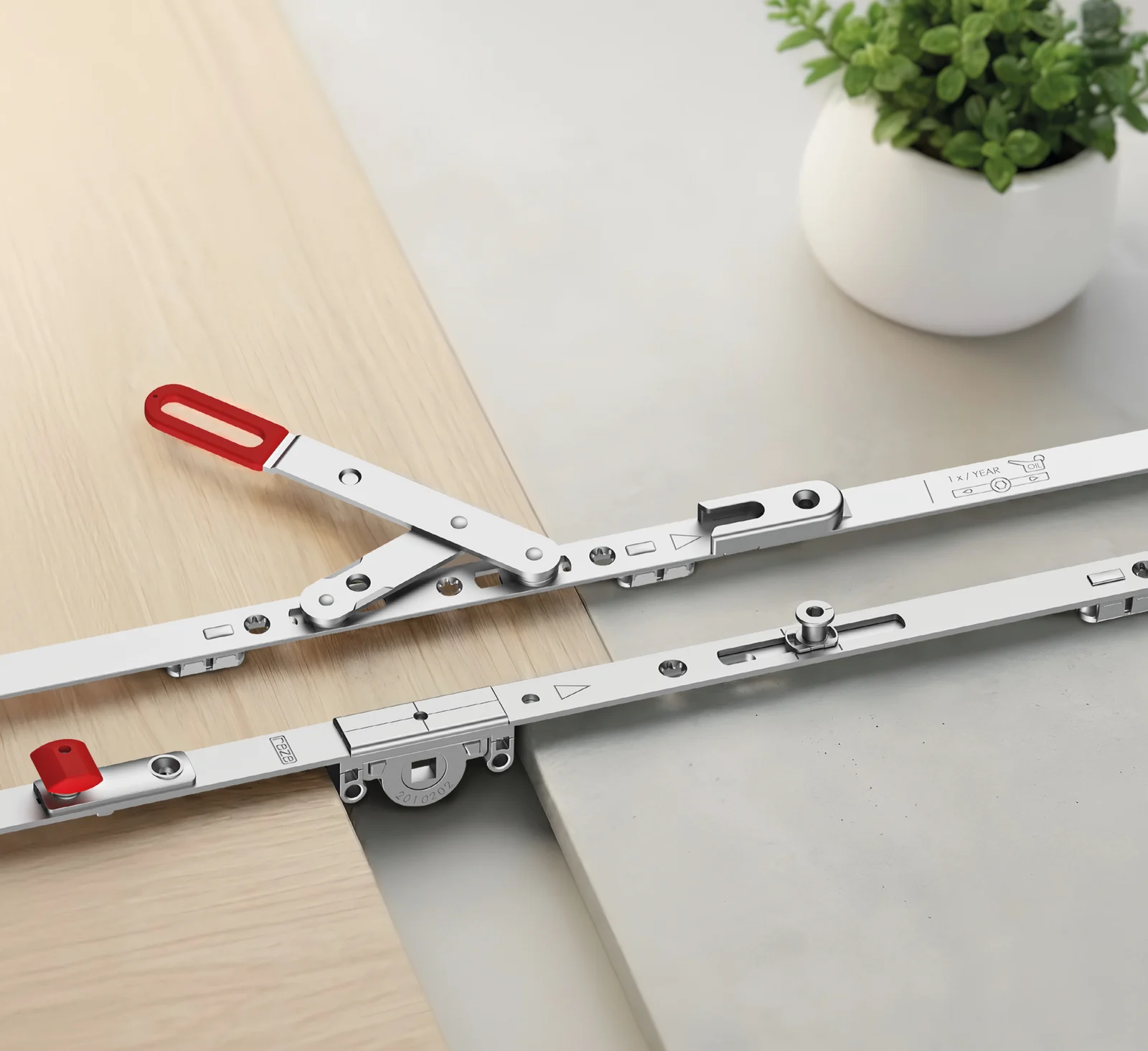

Mecanismo de doble hoja
Detalle de la falleba y del mecanismo de accionamiento de la hoja pasiva en una ventana de doble hoja.

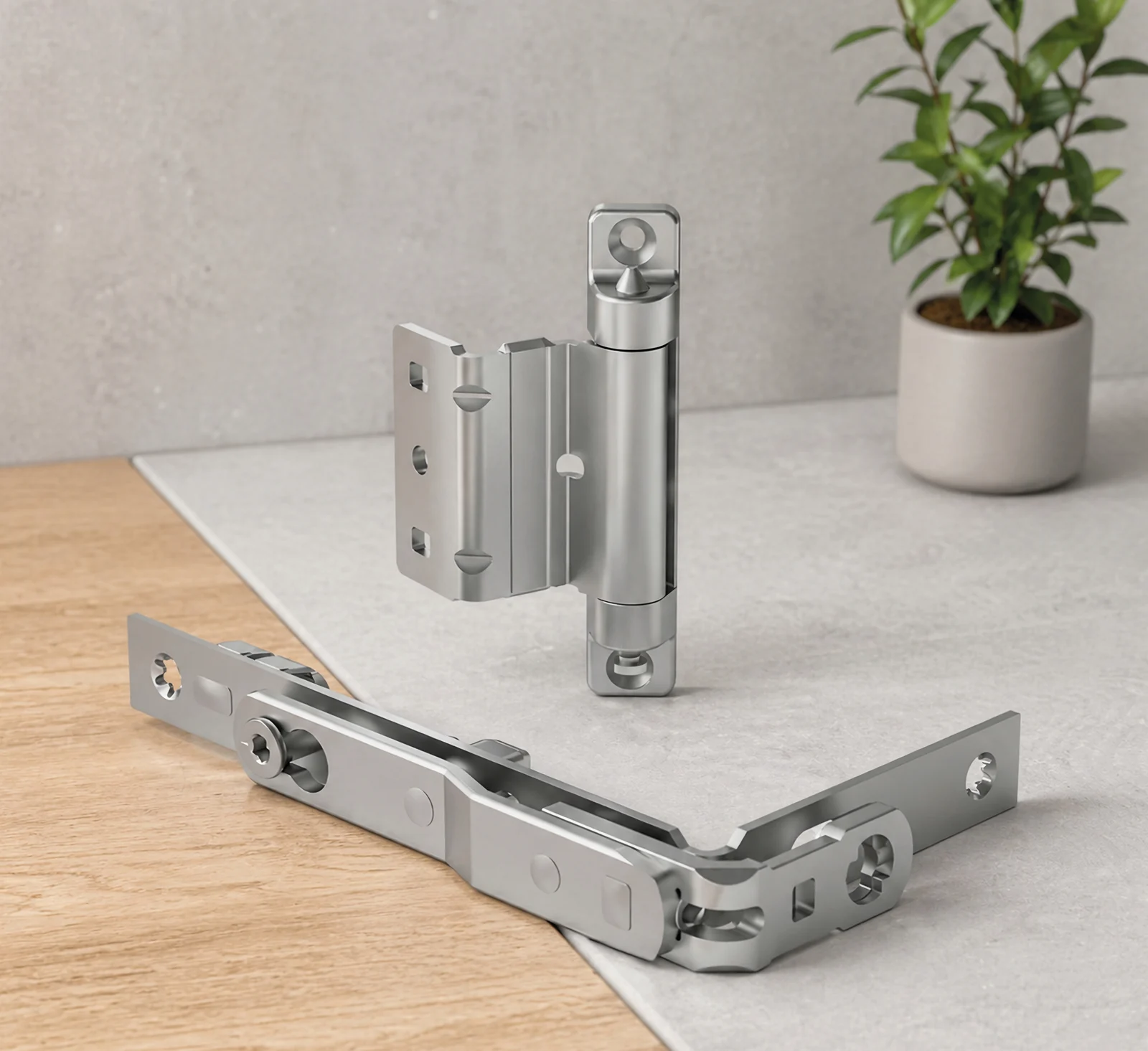

Bisagra de hoja pasiva
Bisagra para la hoja pasiva en esta configuración. Si se solicita un sistema perimetral, esta pieza no se utiliza: se emplean el compás y el componente OK correspondientes.
Una solución para cada hoja
La hoja activa incorpora el accionamiento principal. La hoja pasiva utiliza su mecanismo de cierre específico, con falleba de palanca o pasadores según la configuración.
Elegir el sistema completo
- Definir si la hoja activa será practicable u oscilobatiente.
- Seleccionar cota fija o cota variable cuando corresponda.
- Comprobar la compatibilidad de la falleba de hoja pasiva, los reenvíos y los cerraderos.
Hoja pasiva para el sistema de cota fija
El catálogo Reze New Products Release 2, páginas 13 y 14, incluye las fallebas CSP 1 a CSP 8. Las referencias 202162 y 202163 se combinan exclusivamente con 203102; las referencias 202164 a 202169, exclusivamente con 203101.
La elección depende del rango KA de cada referencia. Estos componentes no deben intercambiarse sin verificar el plano y la configuración.
Información para la selección
Indíquenos la serie de perfil, las dimensiones de ambas hojas, el tipo de apertura y la solución prevista para la hoja activa y la pasiva.
